PVC 화학 산업을 위한 전기 진정한 연합 볼 밸브 DIN ASTM 표준 1.6Mpa

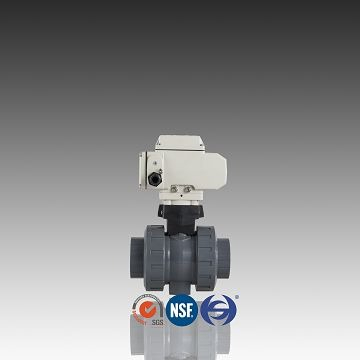

에 대한 설명 화학 공업용 PVC 전기 진정한 유니온 볼 밸브

설명:
제품 설명	PVC 전기 트루 유니온 볼 밸브
소재 세부정보	UPVC/TPE/EPDM/FPM
측정 범위	20mm에서 110mm까지
색상 설명	다크 그레이/라이트 그레이/화이트
연결 방법	소켓/스레드/플랜지/스레드/유니온
압력(bar)	10바~16바
힘	전기 작동
표준	DIN, BS, ANSI, CNS, JIS, BSPT, NPT
자격증	CE, NSF, ISO14001, ISO9001, SGS
메디아	물
OEM/ODM	예

의 치수 화학 공업용 PVC 전기 트루 유니온 볼 밸브

(DIN) 밸브
치수(mm)										일하고 있는 압력 (kg/C㎡)
크기 DN (드)	D0	d0	d1	d2	디	H1	시간	티	엘
15(20)	51.50	27.40	20.30	19.95	15.50	26.30	201.50	17.00	95.50	10
20(25)	59.00	32.70	25.30	24.95	20.50	30.60	209.00	19.50	109.10	10
25(32)	70.00	41.30	32.30	31.90	26.00	39.10	220.00	23.00	122.60	10
32(40)	85.40	49.60	40.35	39.90	33.00	44.20	235.40	27.00	147.30	10
40(50)	98.90	60.20	50.35	49.90	39.00	52.20	248.90	32.00	158.80	10
50(63)	122.20	76.00	63.40	62.90	51.00	71.30	272.20	38.50	182.80	10
65(75)	158.60	89.60	75.40	74.90	64.00	82.80	353.60	44.50	234.00	10
80(90)	192.10	105.40	90.50	89.90	81.00	99.30	397.10	52.00	255.00	10
100(110)	223.60	128.40	110.60	109.90	99.00	115.20	438.60	62.00	297.00	10

(ASTM) 밸브
치수(mm)										사용압력       (kg/C㎡)
크기(')	D0	d0	d1	d2	디	H1	시간	티	엘
1/2'	51.50	27.40	21.54	21.23	15.50	26.30	201.50	23.22	107.90	10
3/4'	59.00	32.70	26.87	26.57	20.50	30.60	209.00	26.40	122.90	10
1'	70.00	41.30	33.66	33.27	26.00	39.10	220.00	29.57	135.70	10
1-1/4'	85.40	49.60	42.42	42.04	33.00	44.20	235.40	32.75	158.80	10
1-1/2'	98.90	60.20	48.56	48.11	39.00	52.20	248.90	32.00	166.80	10
2'	122.20	76.00	60.63	60.17	51.00	71.30	272.20	39.10	182.80	10
2-1/2'	158.60	89.60	73.38	72.85	64.00	82.80	353.60	44.50	236.00	10
3'	192.10	105.40	89.31	88.70	81.00	99.30	397.10	48.60	249.00	10
4'	223.60	128.40	114.76	114.07	99.00	115.20	438.60	58.15	289.00	10

재료 테이블

아니요.	부분품	수량	재료
01	전동 액추에이터	1	알루미늄 합금
02	커넥터 상단 덮개	1	PP+GF30%
03	볼트	2	스테인레스 스틸
04	커넥터 하단 커버	1	PP+GF30%
05	너트	2	PVC-U/PVC-C
06	수도꼭지	2	PVC-U/PVC-C
07	씰 캐리어	1	PVC-U/PVC-C
08	볼 시트	2	PTFE/TPE+PP
09	O-링 1	2	EPDM/FPM
10	O-링 2	2	EPDM/FPM
11	O-링 3	1	EPDM/FPM
12	공	1	PVC-U/PVC-C
13	O-링 4	2	EPDM/FPM
14	고정 버클	2	PP+GF30%
15	연결	1	PP+GF30%
16	볼트	4	스테인레스 스틸
17	몸	1	PVC-U/PVC-C

화학 산업을 위한 PVC 전기 진정한 유니온 볼 밸브 DIN ASTM 표준 1.6Mpa의 포장 세부사항

아니요	설명	크기	PC/ctn	무게 (g/개)	길이 (cm)	너비 (cm)	키 (cm)
1	전기식 진정한 유니온 볼 밸브	DN15	4	1281.50	42	29	22
2		DN20	4	1321.10	42	29	22
3		DN25	2	1359.60	41	41	24
4		DN32
