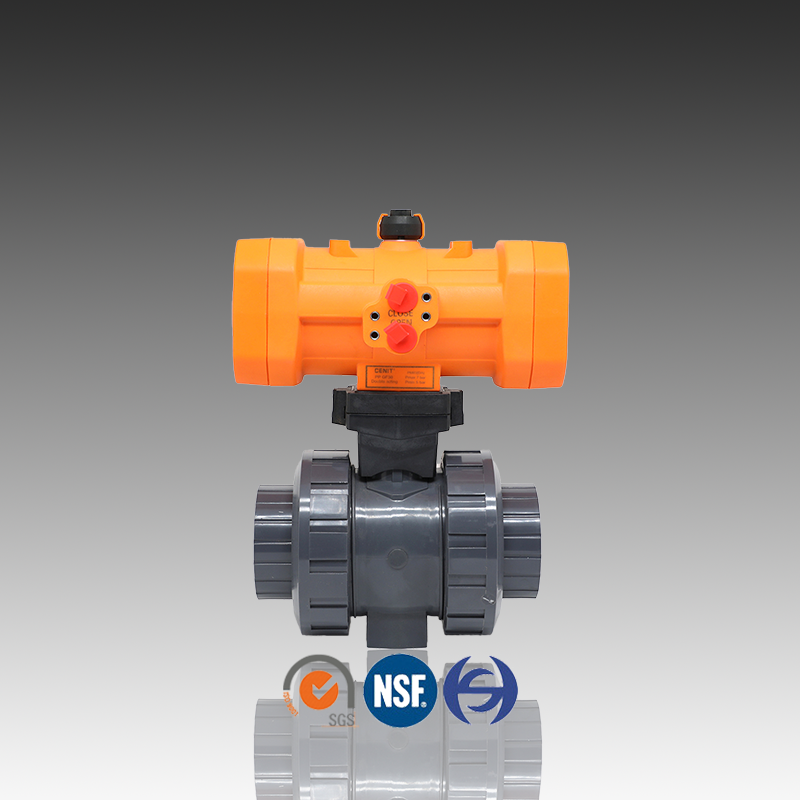

Norme pneumatique véritable DIN ASTM de robinet à tournant sphérique de Cnnection des syndicats de PVC

Description du  robinet à tournant sphérique pneumatique à connexion véritable en PVC selon la norme DIN ASTM

Description:
Articles	Robinet à tournant sphérique pneumatique en PVC
Pièces matérielles	UPVC/TPE/EPDM/FPM/ACIER/FER
Gamme de taille	20mm ~ 110mm
Gamme de couleurs	Gris clair
méthodes de connexion	Douille/fil/véritable union
Pressions	10bar/16bar/1,0mpa/1,6mpa
Pouvoir	actionnement pneumatique
Nom standard	DIN, BS, ANSI, CNS, JIS ; NPT, BSPT
Attestation	ISO14001, ISO9001, SGS, CE, NSF
Lieu d'origine	Jiangsu, Chine (continentale)
Emballage	Carton, poly-sac, boîte de couleur ou personnalisé



Dimension du  robinet à tournant sphérique pneumatique à connexion véritable en PVC selon la norme DIN ASTM

(DIN) SOUPAPE
Dimensions （mm)										Fonctionnement Pression (kg/C㎡)
TailleDN (Dé)	D0	d0	d1	d2	d	H1	H	T	L
15(20)	51.50	27.40	20.30	19.95	15.50	26.30	156.50	17.00	95.50	10
20(25)	59.00	32.70	25.30	24.95	20.50	30.60	194.00	19.50	109.10	10
25(32)	70.00	41.30	32.30	31.90	26.00	39.10	210.00	23.00	122.60	10
32(40)	85.40	49.60	40.35	39.90	33.00	44.20	243.40	27.00	147.30	10
40(50)	98.90	60.20	50.35	49.90	39.00	52.20	268.90	32.00	158.80	10
50(63)	122.20	76.00	63.40	62.90	51.00	71.30	301.20	38.50	182.80	10
65(75)	158.60	89.60	75.40	74.90	64.00	82.80	373.60	44.50	234.00	10
80(90)	192.10	105.40	90.50	89.90	81.00	99.30	430.10	52.00	255.00	10
100(110)	223.60	128.40	110.60	109.90	99.00	115.20	493.60	62.00	297.00	10

(ASTM)VANNE
Dimensions （mm)										Fonctionnement Pression (kg/C㎡)
Taille (')	D0	d0	d1	d2	d	H1	H	T	L
1/2'	51.50	27.40	21.54	21.23	15.50	26.30	156.50	23.22	107.90	10
3/4'	59.00	32.70	26.87	26.57	20.50	30.60	194.00	26.40	122.90	10
1'	70.00	41.30	33.66	33.27	26.00	39.10	210.00	29.57	135.70	10
1-1/4'	85.40	49.60	42.42	42.04	33.00	44.20	243.40	32.75	158.80	10
1-1/2'	98.90	60.20	48.56	48.11	39.00	52.20	268.90	32.00	166.80	10
2'	122.20	76.00	60.63	60.17	51.00	71.30	301.20	39.10	182.80	10
2-1/2'	158.60	89.60	73.38	72.85	64.00	82.80	373.60	44.50	236.00	10
3'	192.10	105.40	89.31	88.70	81.00	99.30	430.10	48.60	249.00	10
4'	223.60	128.40	114.76	114.07	99.00	115.20	493.60	58.15	289.00	10

TABLEAU DES MATÉRIAUX

Non.	Parties	Quantité	Matériel
01	Actionneur pneumatique	1	alliage d'aluminium
02	Capot supérieur du connecteur	1	PP+GF30%
03	Boulon	2	Acier inoxydable
04	Cache inférieur du connecteur	1	PP+GF30%
05	Noix	2	PVC-U/PVC-C
06	Robinet	2	PVC-U/PVC-C
07	Porte-phoque	1	PVC-U/PVC-C
08	Siège à bille	2	PTFE/TPE+PP
09	Joint torique 1	2	EPDM/FPM
10	Joint torique 2	2	EPDM/FPM
11	Joint torique 3	1	EPDM/FPM
12	Balle	1	PVC-U/PVC-C
13	Joint torique 4	2	EPDM/FPM
14	Boucle fixe	2	PP+GF30%
15	Connexion	1	PP+GF30%
16	Boulon	4	Acier inoxydable
17	Corps	1	PVC-U/PVC-C

Détails d'emballage du robinet à tournant sphérique pneumatique à connexion véritable en PVC selon la norme DIN ASTM

Non	Description	Taille	Pièces/carton	Poids (g/pièces)	Longueur (cm)	Largeur (cm)	Hauteur (cm)
1	Robinet à tournant sphérique pneumatique	DN15	4	1275.78	42	29	22
2		DN20	4	1337.38	42	29	22
3		DN25	4	1450.68	62	55	21
4		DN32	4	1638.12	62	55	21
5		DN40	4	1885.40	62	55	21
6		DN50	4	3211.45	62	55	21
7		DN65	1	4822.40	50	35.5	24
8		DN80	1	6167.70	50	35.5	24
9		DN100	1	8899.00	54	40	28

Caractéristiques du robinet à tournant sphérique pneumatique à connexion véritable en PVC selon la norme DIN ASTM :

1) Sain et non toxique, bactériologiquement neutre.
2) Résistant aux températures élevées, bonne résistance aux chocs.
3) Excellente propriété d'isolation thermique grâce à une conductivité thermique minimale
4) Léger, pratique à transporter et à manipuler, bon pour économiser du travail
5) Les parois intérieures lisses réduisent la perte de pression et augmentent la vitesse d'écoulement
6) Les couleurs claires et l'excellente conception garantissent l'adéquation aux deux zones exposées.

salle d'exposition

Avantage Huasheng

Gestion:

Les administrateurs ont une formation ou une expérience professionnelle à l'étranger, ils introduisent des compétences de gestion mises à jour et des technologies de pointe à l'équipe.

Machinerie:

Plus de 200 machines d'injection, 80 équipements de traitement mécanique, dont des machines importées de Taiwan, du Japon et d'Allemagne

Expérience:

Huasheng, créé en 1988, possède plus de 20 ans d'expérience dans l'extrusion et l'injection de plastique.

Assurance qualité:

 Équipe de contrôle qualité rigoureuse 24 heures sur 24 qui suit le système de gestion de la qualité ISO 9001

Laboratoire:

Un système complet de logiciels et d'équipements de test à jour pour la R&D

Équipé d'une usine professionnelle, Huasheng Plastic est l'un des meilleurs fabricants en Chine qui peut vous proposer un robinet à tournant sphérique pneumatique à connexion véritable en PVC selon la norme ASTM. Nous pouvons également vous proposer la consultation de la liste de prix du robinet à tournant sphérique pneumatique à connexion véritable en PVC standard DIN ASTM, bienvenue pour acheter nos produits personnalisés.
