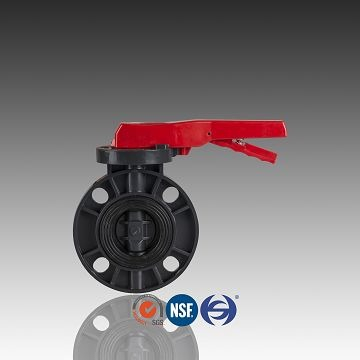

Katup Kupu-Kupu Gagang Umum PVC DIN ASTM JIS Standar

Deskripsi  PVC General Handle Butterfly Valve DIN ASTM JIS Standar

Keterangan:
Nama Barang	Katup Kupu-Kupu Umum PVC (Tipe yang Ditangani)
Bahan	Polivinil klorida
Ukuran	63mm-315mm; DN50-DN400
Warna	Abu-abu gelap; warna lain sesuai permintaan pelanggan
koneksi	wafer ke flensa
Tekanan	PN10
dioperasikan	pegangan katup kupu-kupu
Standar	ISO 4422/DIN/JIS/ASTM/CNS/ANSI
Sertifikasi	ISO14001, NSF, ISO9001,SGS,CE

Dimensi  PVC General Handle Butterfly Valve DIN ASTM JIS Standar

(DIN/ASTM/JIS)KATUP
Dimensi （mm)										n-Fe	PN(MPa)
Ukuran (DN)	ФD	ФD1	Фd	L	FDN	L1	H1	H2	H
50	159.50	125.00	62.20	39.00	70.00	215.80	99.45	143.35	223.00	4-19	1.00
65	180.00	145.00	78.70	36.00	70.00	215.80	111.50	155.40	245.40	4-19	1.00
80	196.00	160.00	92.10	42.00	70.00	215.80	127.00	170.90	268.90	8-19	1.00
100	229.60	180.00	111.90	46.00	70.00	264.20	156.25	205.15	320.00	8-19	1.00
125	255.00	210.00	137.90	53.00	70.00	264.20	174.00	222.90	350.40	8-19	1.00
150	281.50	240.00	157.35	59.40	70/102	305.40	190.00	250.60	391.35	8-23	1.00
200	342.60	295.00	214.20	76.00	70/102	303.27	229.00	280.60	460.90	8-23	1.00

TABEL BAHAN

TABEL BAHAN
TIDAK.	Bagian	Kuantitas	Bahan
01	Tubuh	1	PVC-U/PVC-C
02	Segel kursi	1	NR/EPDM/FPM
03	Cakram	1	PVC-U/PVC-C
04	Cincin-O	2	NR/EPDM/FPM
05	Batang	1	Baja 45#/baja tahan karat 304/316
06	Beruang	1	PVC-U/PVC-C
07	Piring	1	PVC-U/PVC-C
08	Baut	4	Baja
09	Tutup sekrup	4	PVC-U/PVC-C
10	Menangani	1	PVC-U/PP+GF30%
11	Musim semi	1	Baja pegas
12	Tuas	1	PVC-U/PVC-C
13	Setel pin	1	Baja
14	Baut	1	Baja
15	Tandai tutup	1	PVC-U/PVC-C

Detail Pengepakan  PVC General Handle Butterfly Valve DIN ASTM JIS Standard

Detail Pengepakan
TIDAK	Keterangan	Ukuran	Buah/ctn	Berat (g/buah)	Panjang (cm)	Lebar (cm)	Tinggi (cm)
1	Katup kupu-kupu umum (tipe yang ditangani, NR, abu-abu tua)	DN50	6	1009.39	44	38	35
2		DN65	6	1113.23	47	38	37
3		DN80	6	1318.38	49	38	38
4		DN100	3	1877.73	45	38	29
5		DN125	3	2603.95	47	38	30
6		DN150	1	3721.44	53	33	17
7		DN200	1	5583.96	57	36	17

Katup kupu-kupu plastik menurut media yang berbeda memiliki ketahanan korosi yang kuat, volume kecil, ringan, bahan tidak beracun bagi kesehatan, serta perawatan dan penggantian yang mudah.

Detail Pengiriman: Katup Kupu-Kupu Tipe Tuas, 7-20 hari tergantung pesanan Anda

Produksi Massal: 20-30 hari

PVC General Handle Butterfly Valve DIN ASTM JIS  Fitur Standar

Uji kekencangan, Uji stasiun air Sambungan tidak boleh bocor

Ringan, mudah untuk memuat dan membongkar

Resistensi yang baik terhadap bahan kimia dan obat-obatan

Resistensi kecil terhadap fluiditas, Resistensi fluida kecil.

Kekuatan mekanik yang kuat, Berlaku untuk buka dan tutup biasa.

Isolasi listrik yang baik, kualitas air tidak terpengaruh

Instalasi sederhana

Tidak mempengaruhi kualitas air dan mengubah komposisi kualitas air

Tidak pudar, tidak menua, anti Asam, anti Korosi, tahan lama, ramah lingkungan, aman dan sehat, tidak berbahaya bagi tubuh dan mudah dibersihkan.
