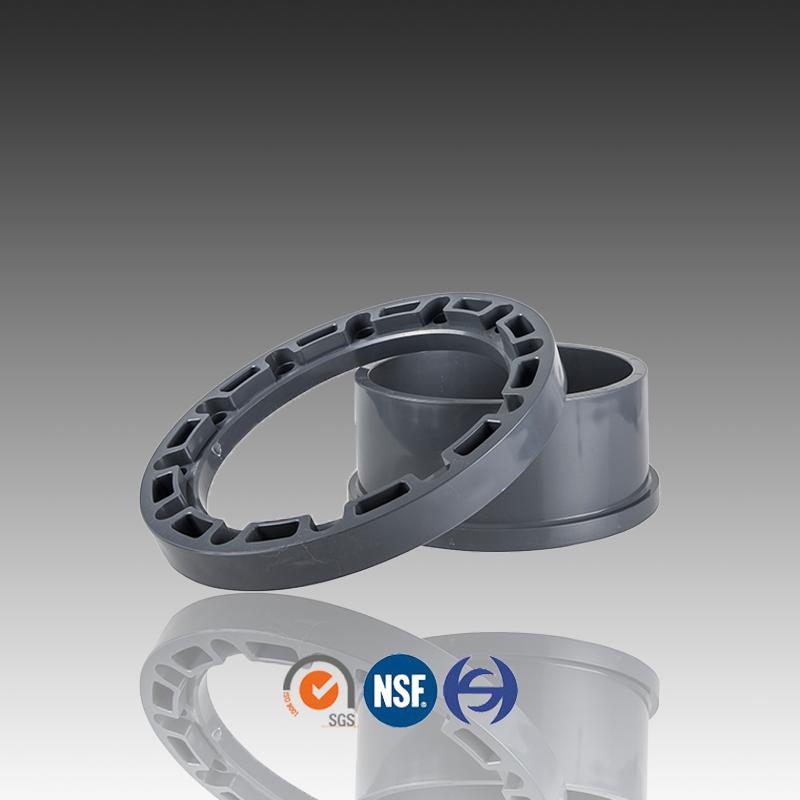

Φλάντζα PVC Vanstone, δύο τεμαχίων, η πίεση τοποθέτησης πλαστικού μπορεί να φτάσει στο PN16

Πλαστική φλάντζα VanStone τοποθέτησης Pn16 με πίεση PVC Περιγραφή:

Φλάντζα UPVC Vanstone

1. Όνομα αντικειμένων: Φλάντζα Vanstone UPVC

2. Υλικό: UPVC

3.Μέγεθος 50mm έως 500mm

4.Χρώμα: Γκρι ή προσαρμογή

5.Σύνδεση: Υποδοχή

6. Standard: Πρότυπο DIN

7. Πιστοποιητικό: CE, ISO, SGS

Pn16 Πίεση PVC προσαρμογής πλαστική φλάντζα VanStone δύο τεμαχίων Πιστοποιητικό ανάλυσης (COA):

Πιστοποιητικό Ανάλυσης (COA)
Προϊόν: UPVC Flange+Ring 280mm PN16 SS				Κατασκευαστής: Jiangsu Huasheng Plastic Co.,LTD
Αριθμός παρτίδας: HST150426				Ημερομηνία Κατασκευής: 26-5-2016
Ποσότητα δείγματος: 10 τμχ/10 τεμ				Ημερομηνία δοκιμής: 26-5-2016

Αρ. HS20160502 Πιστοποιητικό.
Ιδιοκτησία	Μονάδα	Απαιτήσεις				Αποτέλεσμα	Εκτίμηση
Εμφάνιση	___	Εσωτερική και εξωτερική επιφάνεια ε θα πρέπει να είναι ομαλή, καθαρή και απαλλαγμένο από βαθμολόγηση, κοιλότητες και άλλα ελαττώματα επιφάνειας				Ομαλή και καθαρή επιφάνεια	ΕΝΤΑΞΕΙ
Υδραυλική δοκιμή (20℃, 1 ώρα)	___	D≤90 4,20×PN		Χωρίς ράγισμα		Χωρίς ράγισμα	ΕΝΤΑΞΕΙ
	___	D>90 3,36×PN
Δοκιμάζει φούρνο (150℃, 1 ώρα)	___	Χωρίς σκασίματα και φουσκάλες				Χωρίς ράγισμα και φουσκάλες	ΕΝΤΑΞΕΙ
Δοκιμή πτώσης	___	Χωρίς ράγισμα				Χωρίς ράγισμα	ΕΝΤΑΞΕΙ
Το παραπάνω αποτέλεσμα βασίζεται στο ISO 1452.

Πλαστική φλάντζα VanStone τοποθέτησης PVC πίεσης Pn16 Standard μεγέθους δύο τεμαχίων:

Τυπικό μέγεθος (mm)
ΕΙΔΟΣ	20 mm	25 mm	32 χιλιοστά	40 χλστ	50 χλστ	63 χιλιοστά	75 χιλιοστά
Βάθος τοποθέτησης	16.0	18.5	22.0	26.0	31.0	37.5	43.5
Πάχος σώματος	1.5	2.0	2.4	3.0	3.7	4.7	5.6
ΕΙΔΟΣ	90 χλστ	110 χλστ	160 χλστ	200 χλστ	225 χιλιοστά	280 χλστ	315 χλστ
Βάθος τοποθέτησης	51.0	61.0	86.0	106.0	118.5	146.0	163.5
Πάχος σώματος	6.7	6.6	9.5	11.9	12.1	16.6	18.7

Σχέδιο προϊόντος

Pn16 Πίεση PVC Εφαρμογή Πλαστική φλάντζα VanStone  Διαστάσεις δύο τεμαχίων

DN (De)	Διάσταση (mm)
	D0	Δ1	Δ2	d0	δ1	δ2	δ3	dw	δα	Τ	Η1	H	μεγάλο	n
40(50)	150.00	110.00	62.60	61.60	50.35	49.90	45.00	74.00	18.00	31.20	2.50	18.00	33.70	4
50(63)	165.00	125.00	78.40	77.40	63.40	62.90	57.00	93.00	18.00	37.70	2.50	20.00	41.20	4
65(75)	185.00	145.00	91.40	90.40	75.40	74.90	69.00	110.00	18.00	43.70	2.50	23.00	47.20	4
80(90)	200.00	160.00	107.50	106.50	90.50	89.90	83.00	126.00	18.00	51.20	2.50	26.00	55.70	8
100(110)	220.00	180.00	127.90	126.90	110.60	109.90	103.00	147.00	18.00	61.20	2.50	28.00	65.70	8
De125	250.00	210.00	145.00	144.00	125.70	124.90	117.00	164.00	18.00	68.70	2.50	29.00	74.20	8
125(140)	250.00	210.00	162.30	161.30	140.75	139.90	131.50	181.00	18.00	76.20	2.50	30.00	81.70	8
150(160)	285.00	240.00	186.30	184.30	160.80	159.90	151.00	204.00	22.00	86.20	3.00	32.00	92.20	8
De200	340.00	295.00	229.00	227.00	201.00	199.90	190.00	256.00	22.00	106.20	3.00	36.00	112.20	8
200(225)	340.00	295.00	256.10	254.10	226.20	224.90	216.00	271.00	22.00	118.70	3.00	38.00	127.70	8
De250	395.00	350.00	283.30	281.30	251.30	249.90	239.50	310.00	22.00	131.20	3.50	40.00	138.20	12
250(280)	398.00	351.50	308.00	305.50	281.50	280.15	272.00	325.00	22.00	147.00	10.00	35.00	159.00	12
300(315)	445.00	400.00	356.60	354.60	316.70	314.90	302.00	373.00	22.00	167.70	5.00	44.00	175.70	12
350(355)	510.00	450.00	393.00	391.00	356.80	355.00	326.00	417.00	24.00	184.00	32.00	40.00	197.00	16
400(400)	570.00	500.00	444.00	442.00	402.00	400.00	369.80	453.00	24.00	204.20	40.00	44.00	226.00	16
De450	620.00	565.00	488.50	486.00	451.94	450.05	447.00	518.00	27.00	233.00	38.00	45.00	245.00	20
De500	670.00	620.00	541.00	536.50	502.80	500.60	596.00	573.00	27.00	256.00	38.00	50.00	268.00	20

Pn16 Πλαστική φλάντζα VanStone τοποθέτησης PVC πίεσης  Λίστα συσκευασίας δύο τεμαχίων

Περιγραφή	Μέγεθος	Pcs/ctn	Βάρος (g/τμχ)	Μήκος (cm)	Πλάτος (cm)	Ύψος (cm)
Φλάντζα Vanstone	DN40	48	425.70	43.5	31	30
	DN50	42	588.50	48.5	36	32
	DN65	36	744.70	48.5	36	32
	DN80	30	951.50	53	38	31.5
	DN100	20	1193.50	45	45	36.5
	De125	12	1622.50	51.5	51.5	27.5
	DN125	12	1655.50	51.5	51.5	27.5
	DN150	6	2425.50	58	30	32
	De200	6	3811.50	69	35.5	37
	DN200	5	3932.50	69	35.5	37
	De250	3	5698.00	41.5	41.5	43
	DN250	3	4889.50	41	41	52.5
	DN300	3	7826.50	45.5	45.5	55.5
	DN350	2	0.00	53	53	42.5
	DN400	2	0.00	57	57	46
	DN450	1	0.00	64	64	27
	DN500	1	0.00	68.5	68.5	29.5

Πλεονέκτημα Huasheng

Διαχείριση:

Οι διαχειριστές έχουν εκπαιδευτικό υπόβαθρο στο εξωτερικό ή εργασιακή εμπειρία, εισάγουν σύγχρονες δεξιότητες διαχείρισης και τεχνολογίες αιχμής στην ομάδα

Μηχανήματα:

Πάνω από 200 μηχανές έγχυσης, 80 εξοπλισμός μηχανικής επεξεργασίας, συμπεριλαμβανομένων μηχανημάτων που εισάγονται από την Ταϊβάν, την Ιαπωνία και τη Γερμανία

Εμπειρία:

Η Huasheng ιδρύθηκε το 1988 και είχε πάνω από 20 χρόνια εμπειρίας στην πλαστική εξώθηση και έγχυση

Διασφάλιση Ποιότητας:

 24ωρη Αυστηρή ομάδα QC που ακολουθεί το σύστημα διαχείρισης ποιότητας ISO 9001

Εργαστήριο:

Ένα στρογγυλεμένο σύστημα ενημερωμένου λογισμικού και εξοπλισμού δοκιμών για Ε&Α

Εξοπλισμένο με ένα επαγγελματικό εργοστάσιο, η Huasheng Plastic είναι ένας από τους καλύτερους κατασκευαστές στην Κίνα που μπορεί να σας προσφέρει φλάντζα από pvc vanstone, δύο τεμαχίων, η πλαστική πίεση τοποθέτησης μπορεί να φτάσει το pn16. Μπορούμε επίσης να σας προσφέρουμε τη διαβούλευση με τον τιμοκατάλογο της φλάντζας vanstone pvc, δύο τεμαχίων, η πλαστική πίεση τοποθέτησης μπορεί να φτάσει το pn16, καλώς ήρθατε να αγοράσετε τα προσαρμοσμένα προϊόντα μας.
