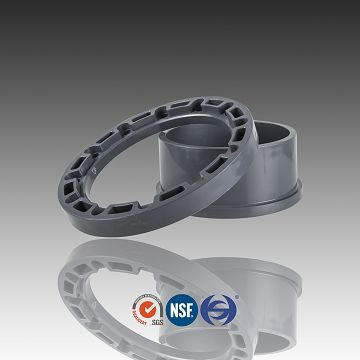

PVC Vanstone příruba, dvoudílná, tlak plastové armatury může dosáhnout PN16

Pn16 tlaková PVC tvarovka Plastová VanStone příruba Dvoudílný Popis：

UPVC Vanstone příruba

1. Název položky: UPVC Vanstone Flange

2.Materiál: UPVC

3. Velikost 50 mm až 500 mm

4. Barva: Šedá nebo přizpůsobená

5.Připojení:Zásuvka

6.Standard: norma DIN

7.Certifikát:CE,ISO,SGS

Pn16 tlaková armatura z PVC Plastová příruba VanStone Dvoudílný certifikát o analýze (COA):

Certifikát o analýze (COA)
Výrobek: UPVC příruba+kroužek 280mm PN16 SS				Výrobce: Jiangsu Huasheng Plastic Co.,LTD
Číslo šarže: HST150426				Datum výroby: 26. 5. 2016
Množství vzorku: 10ks/10ks				Datum testování: 26. 5. 2016

Certifikát č.HS20160502.
Vlastnictví	Jednotka	Požadavky				Výsledek	Hodnocení
Vzhled	___	Vnitřní a vnější povrch e by měla být hladká, čistá a bez skórování, dutin a jiné povrchové vady				Hladké a čistý povrch	OK
Hydraulický test (20℃, 1 hodina)	___	D≤90 4,20×PN		Žádné praskání		Žádné praskání	OK
	___	D>90 3,36×PN
Zkouší troubu (150℃, 1 hodina)	___	Žádné praskání a puchýře				Žádné praskání a puchýře	OK
Test pádu	___	Žádné praskání				Žádné praskání	OK
Výše uvedený výsledek je založen na ISO 1452.

Tlaková armatura Pn16 z PVC Plastová příruba VanStone Standardní velikost:

Standardní velikost (mm)
POLOŽKA	20 mm	25 mm	32 mm	40 mm	50 mm	63 mm	75 mm
Hloubka pokládky	16.0	18.5	22.0	26.0	31.0	37.5	43.5
Tloušťka těla	1.5	2.0	2.4	3.0	3.7	4.7	5.6
POLOŽKA	90 mm	110 mm	160 mm	200 mm	225 mm	280 mm	315 mm
Hloubka pokládky	51.0	61.0	86.0	106.0	118.5	146.0	163.5
Tloušťka těla	6.7	6.6	9.5	11.9	12.1	16.6	18.7

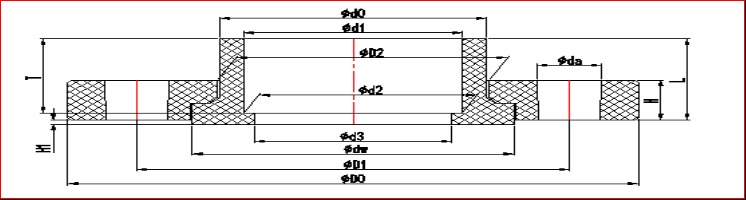

Výkres produktu

Pn16 Tlaková tvarovka z PVC Plastová příruba VanStone Dvoudílné  rozměry

DN (De)	Rozměr (mm)
	D0	D1	D2	d0	d1	d2	d3	dw	da	T	H1	H	L	n
40(50)	150.00	110.00	62.60	61.60	50.35	49.90	45.00	74.00	18.00	31.20	2.50	18.00	33.70	4
50(63)	165.00	125.00	78.40	77.40	63.40	62.90	57.00	93.00	18.00	37.70	2.50	20.00	41.20	4
65(75)	185.00	145.00	91.40	90.40	75.40	74.90	69.00	110.00	18.00	43.70	2.50	23.00	47.20	4
80 (90)	200.00	160.00	107.50	106.50	90.50	89.90	83.00	126.00	18.00	51.20	2.50	26.00	55.70	8
100 (110)	220.00	180.00	127.90	126.90	110.60	109.90	103.00	147.00	18.00	61.20	2.50	28.00	65.70	8
De125	250.00	210.00	145.00	144.00	125.70	124.90	117.00	164.00	18.00	68.70	2.50	29.00	74.20	8
125 (140)	250.00	210.00	162.30	161.30	140.75	139.90	131.50	181.00	18.00	76.20	2.50	30.00	81.70	8
150 (160)	285.00	240.00	186.30	184.30	160.80	159.90	151.00	204.00	22.00	86.20	3.00	32.00	92.20	8
De200	340.00	295.00	229.00	227.00	201.00	199.90	190.00	256.00	22.00	106.20	3.00	36.00	112.20	8
200 (225)	340.00	295.00	256.10	254.10	226.20	224.90	216.00	271.00	22.00	118.70	3.00	38.00	127.70	8
De250	395.00	350.00	283.30	281.30	251.30	249.90	239.50	310.00	22.00	131.20	3.50	40.00	138.20	12
250 (280)	398.00	351.50	308.00	305.50	281.50	280.15	272.00	325.00	22.00	147.00	10.00	35.00	159.00	12
300 (315)	445.00	400.00	356.60	354.60	316.70	314.90	302.00	373.00	22.00	167.70	5.00	44.00	175.70	12
350 (355)	510.00	450.00	393.00	391.00	356.80	355.00	326.00	417.00	24.00	184.00	32.00	40.00	197.00	16
400 (400)	570.00	500.00	444.00	442.00	402.00	400.00	369.80	453.00	24.00	204.20	40.00	44.00	226.00	16
De450	620.00	565.00	488.50	486.00	451.94	450.05	447.00	518.00	27.00	233.00	38.00	45.00	245.00	20
De500	670.00	620.00	541.00	536.50	502.80	500.60	596.00	573.00	27.00	256.00	38.00	50.00	268.00	20

Pn16 Tlaková tvarovka z PVC Plastová příruba VanStone Dvoudílný  seznam balení

Popis	Velikost	ks/ctn	Hmotnost (g/ks)	Délka (cm)	Šířka (cm)	výška (cm)
Vanstone příruba	DN40	48	425.70	43.5	31	30
	DN50	42	588.50	48.5	36	32
	DN65	36	744.70	48.5	36	32
	DN80	30	951.50	53	38	31.5
	DN100	20	1193.50	45	45	36.5
	De125	12	1622.50	51.5	51.5	27.5
	DN125	12	1655.50	51.5	51.5	27.5
	DN150	6	2425.50	58	30	32
	De200	6	3811.50	69	35.5	37
	DN200	5	3932.50	69	35.5	37
	De250	3	5698.00	41.5	41.5	43
	DN250	3	4889.50	41	41	52.5
	DN300	3	7826.50	45.5	45.5	55.5
	DN350	2	0.00	53	53	42.5
	DN400	2	0.00	57	57	46
	DN450	1	0.00	64	64	27
	DN500	1	0.00	68.5	68.5	29.5

Výhoda Huasheng

Řízení:

Administrátoři mají zahraniční vzdělání nebo pracovní zkušenosti, zavádějí do týmu nejnovější manažerské dovednosti a špičkové technologie

Stroje:

Přes 200 vstřikovacích strojů, 80 mechanických zpracovatelských zařízení, včetně strojů dovezených z Tchaj-wanu, Japonska a Německa

Zažít:

Huasheng založená v roce 1988, která měla více než 20 let zkušeností s vytlačováním a vstřikováním plastů

Zajištění kvality:

 24hodinový tým přísné kontroly kvality, který dodržuje systém řízení kvality ISO 9001

Laboratoř:

Zaoblený systém aktuálního softwaru a testovacích zařízení pro výzkum a vývoj

Huasheng Plastic, vybavený profesionální továrnou, je jedním z nejlepších výrobců v Číně, který vám může nabídnout pvc vanstone přírubu, dvoudílnou, tlak plastové armatury může dosáhnout pn16. Můžeme vám také nabídnout konzultaci s ceníkem příruby z PVC vanstone, dvoudílné, tlak plastové armatury může dosáhnout pn16, vítejte na nákup našich přizpůsobených produktů.
