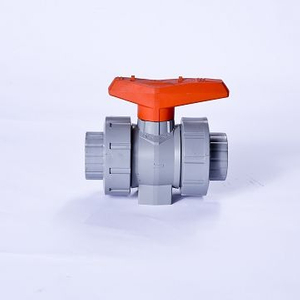

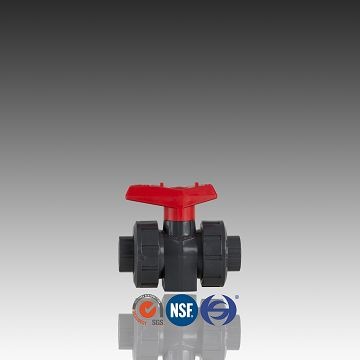

Ổ cắm PVC True Union Ball Valve để cấp nước

Mô tả về  Ổ cắm PVC True Union Ball Valve để cấp nước

Sự miêu tả:
Tên mặt hàng	Ổ cắm PVC True Union Ball Valve
Chất liệu của van	Polyvinyl clorua
Đo lường	De20~De110
Màu sắc	Xanh/Trắng/Xám nhạt/Xám đậm
kết nối	xi măng hoặc ren
Áp lực ở MPA	1.0MPA/1.6MPA
Quyền lực	Thủ công
Theo	DIN, BS, CNS, JIS; NPT, BSPT, ANSI
Tên chứng nhận	ISO14001, ISO9001, CE, NSF, SGS
Nhiệt độ của phương tiện	Nhiệt độ bình thường
Chung	Mối hàn dung môi/khớp ren
Phạm vi sử dụng	công nghiệp hóa chất, xử lý nước thải, nước di động

Ứng dụng của Van bi True Union Ổ cắm PVC để cấp nước

1. cấp nước

2. Thủy lợi, hồ bơi, nông nghiệp

3. xử lý nước thải

4. công nghiệp hóa chất

 Bản vẽ sản phẩm

Kích thước của  ổ cắm PVC True Union Ball Valve cho nước

(DIN)VAN
Kích thước (mm)										Đang làm việc Áp suất (kg/c㎡)
Kích thước DN （Đế)	D0	d0	d1	d2	d	T	H1	H	L
15(20)	51.50	27.40	20.30	19.95	15.50	17.00	26.30	82.80	95.50	10
20(25)	59.00	32.70	25.30	24.95	20.50	19.50	30.60	92.80	109.10	10
25(32)	70.00	41.30	32.30	31.90	26.00	23.00	39.10	109.20	122.60	10
32(40)	85.40	49.60	40.35	39.90	33.00	27.00	44.20	131.80	147.30	10
40(50)	98.90	60.20	50.35	49.90	39.00	32.00	52.20	143.20	158.80	10
50(63)	122.20	76.00	63.40	62.90	51.00	38.50	71.30	175.70	182.80	10
65(75)	158.60	89.60	75.40	74.90	64.00	44.50	82.80	231.50	234.00	10
80(90)	192.10	105.40	90.50	89.90	81.00	52.00	99.30	260.60	255.00	10
100(110)	223.60	128.40	110.60	109.90	99.00	62.00	115.20	292.10	297.00	10

(DIN)VAN
Kích thước (mm)										Đang làm việc Áp suất (kg/c㎡)
Kích thước DN （Đế)	D0	d0	d1	d2	d	T	H1	H	L
15(20)	51.50	27.40	20.30	19.95	15.50	17.00	26.30	82.80	95.50	10
20(25)	59.00	32.70	25.30	24.95	20.50	19.50	30.60	92.80	109.10	10
25(32)	70.00	41.30	32.30	31.90	26.00	23.00	39.10	109.20	122.60	10
32(40)	85.40	49.60	40.35	39.90	33.00	27.00	44.20	131.80	147.30	10
40(50)	98.90	60.20	50.35	49.90	39.00	32.00	52.20	143.20	158.80	10
50(63)	122.20	76.00	63.40	62.90	51.00	38.50	71.30	175.70	182.80	10
65(75)	158.60	89.60	75.40	74.90	64.00	44.50	82.80	231.50	234.00	10
80(90)	192.10	105.40	90.50	89.90	81.00	52.00	99.30	260.60	255.00	10
100(110)	223.60	128.40	110.60	109.90	99.00	62.00	115.20	292.10	297.00	10

BẢNG VẬT LIỆU
KHÔNG.	bộ phận	Số lượng	Vật liệu
01	đòn bẩy	1	PVC-U/PP+GF30%
02	trục	1	PVC-U/PVC-C
03	Hạt	2	PVC-U/PVC-C
04	Vòi	2	PVC-U/PVC-C
05	Thân hình	1	PVC-U/PVC-C
06	Quả bóng	1	PVC-U/PVC-C
07	Ghế bóng	2	PTFE/TPE+PP
08	Vòng chữ O1	2	EPDM/FPM
09	Vòng chữ O2	2	EPDM/FPM
10	Người vận chuyển con dấu	1	PVC-U/PVC-C
11	Vòng chữ O3	1	EPDM/FPM
12	Vòng chữ O4	2	EPDM/FPM

Chi tiết đóng gói của ổ cắm PVC True Union Ball Valve cho nước

Chi tiết đóng gói
KHÔNG	Sự miêu tả	Kích cỡ	Chiếc/ctn	Trọng lượng (g/chiếc)	Chiều dài (cm)	Chiều rộng (cm)	Chiều cao (cm)
1	Van bi dạng ổ cắm/có ren	DN15	81	171.86	48.5	36	32
2		DN20	60	257.99	48.5	36	32
3		DN25	57	411.33	53	38	38
4		DN32	30	663.26	53	38	38
5		DN40	20	1003.42	53	38	38
6		DN50	12	1670.19	53	38	38
7		DN65	6	3931.18	53	37	51.5
8		DN80	4	5680.18	57	42	39
9		DN100	2	8726.96	55	45	32

Giấy chứng nhận của Ổ cắm PVC True Union Ball Valve cho nước

Một số chứng chỉ
MLSEPRC	Giấy phép sản xuất thiết bị đặc biệt Cộng hòa Nhân dân Trung Hoa
HPNMERC	Trung tâm nghiên cứu kỹ thuật vật liệu mới High Polymer
JPPSERC	Trung tâm nghiên cứu kỹ thuật hệ thống đường ống nhựa Giang Tô
GB/T24001 / ISO14001:2004	Chứng chỉ hệ thống quản lý môi trường
GB/T19001-2008 / ISO9001-2008	Giấy chứng nhận phê duyệt Giấy chứng nhận
NPQTC	Trung tâm kiểm nghiệm giám sát chất lượng sản phẩm nhựa quốc gia
SGS	Hiệp hội Tổng giám sát
C.PQISI	Viện giám sát kiểm tra chất lượng sản phẩm Thường Châu
CMC	CHỨNG NHẬN HỢP ĐỒNG ĐO LƯỜNG
thưa ngài	Báo cáo kiểm tra vệ sinh

phòng trưng bày

Lợi thế Huasheng

Sự quản lý:

Quản trị viên có trình độ học vấn ở nước ngoài hoặc kinh nghiệm làm việc, họ giới thiệu các kỹ năng quản lý cập nhật và công nghệ tiên tiến cho nhóm

Máy móc:

Hơn 200 máy phun, 80 thiết bị gia công cơ khí, trong đó có máy móc nhập khẩu từ Đài Loan, Nhật Bản, Đức

Kinh nghiệm:

Huasheng thành lập năm 1988, có hơn 20 năm kinh nghiệm trong lĩnh vực ép đùn và ép nhựa

Đảm bảo chất lượng:

 Đội ngũ QC nghiêm ngặt 24 giờ tuân theo hệ thống quản lý chất lượng ISO 9001

Phòng thí nghiệm:

Một hệ thống hoàn chỉnh gồm phần mềm và thiết bị kiểm tra hiện đại dành cho R&D

Được trang bị với một nhà máy chuyên nghiệp, Huasheng Plastic là một trong những nhà sản xuất tốt nhất ở Trung Quốc có thể cung cấp cho bạn van bi công đoàn thực sự ổ cắm PVC để cấp nước. Chúng tôi cũng có thể cung cấp cho bạn bảng giá tư vấn về van bi ổ cắm PVC thực sự để cấp nước, chào mừng bạn đến mua các sản phẩm tùy chỉnh của chúng tôi.
