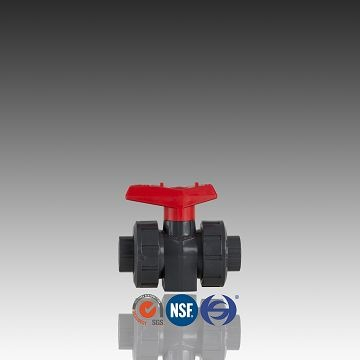

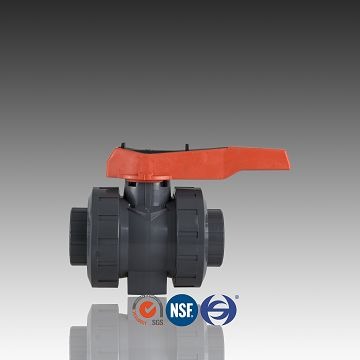

PVC-fatning True Union kugleventil til vandforsyning

Beskrivelse af  PVC-fatning True Union kugleventil til vandforsyning

Beskrivelse:
Navn på genstande	PVC-fatning True Union kugleventil
Materiale af ventil	Polyvinylchlorid
Måling	De20~De110
Farver	Blå/Hvid/Lysegrå/Mørkegrå
forbinder	cement eller gevind
Tryk i MPA	1,0MPA/1,6MPA
Magt	Manuel
Ifølge	DIN, BS, CNS, JIS; NPT, BSPT, ANSI
Certificeringsnavn	ISO14001, ISO9001, CE, NSF, SGS
Mediers temperatur	Normal temperatur
Fælles	Solvent Svejsefuger/gevindsamlinger
Anvendelsesområde	kemisk industri, spildevandsrensning, bærbart vand

Anvendelse af PVC-socket True Union kugleventil til vandforsyning

1. vandforsyning

2. kunstvanding, swimmingpool, landbrug

3. spildevandsrensning

4. kemisk industri

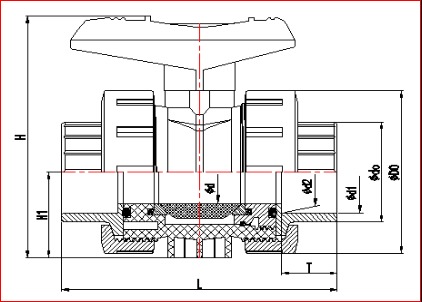

 Produkttegning

Dimension af  PVC-fatning True Union kugleventil til vand

(DIN)VENTIL
Dimension (mm)										Arbejder Tryk (kg/c㎡)
Størrelse DN (De)	D0	d0	d1	d2	d	T	H1	H	L
15(20)	51.50	27.40	20.30	19.95	15.50	17.00	26.30	82.80	95.50	10
20(25)	59.00	32.70	25.30	24.95	20.50	19.50	30.60	92.80	109.10	10
25(32)	70.00	41.30	32.30	31.90	26.00	23.00	39.10	109.20	122.60	10
32(40)	85.40	49.60	40.35	39.90	33.00	27.00	44.20	131.80	147.30	10
40(50)	98.90	60.20	50.35	49.90	39.00	32.00	52.20	143.20	158.80	10
50(63)	122.20	76.00	63.40	62.90	51.00	38.50	71.30	175.70	182.80	10
65(75)	158.60	89.60	75.40	74.90	64.00	44.50	82.80	231.50	234.00	10
80(90)	192.10	105.40	90.50	89.90	81.00	52.00	99.30	260.60	255.00	10
100(110)	223.60	128.40	110.60	109.90	99.00	62.00	115.20	292.10	297.00	10

(DIN)VENTIL
Dimension (mm)										Arbejder Tryk (kg/c㎡)
Størrelse DN (De)	D0	d0	d1	d2	d	T	H1	H	L
15(20)	51.50	27.40	20.30	19.95	15.50	17.00	26.30	82.80	95.50	10
20(25)	59.00	32.70	25.30	24.95	20.50	19.50	30.60	92.80	109.10	10
25(32)	70.00	41.30	32.30	31.90	26.00	23.00	39.10	109.20	122.60	10
32(40)	85.40	49.60	40.35	39.90	33.00	27.00	44.20	131.80	147.30	10
40(50)	98.90	60.20	50.35	49.90	39.00	32.00	52.20	143.20	158.80	10
50(63)	122.20	76.00	63.40	62.90	51.00	38.50	71.30	175.70	182.80	10
65(75)	158.60	89.60	75.40	74.90	64.00	44.50	82.80	231.50	234.00	10
80(90)	192.10	105.40	90.50	89.90	81.00	52.00	99.30	260.60	255.00	10
100(110)	223.60	128.40	110.60	109.90	99.00	62.00	115.20	292.10	297.00	10

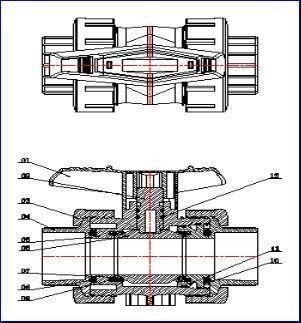

MATERIALTABEL
Ingen.	Dele	Mængde	Materiale
01	Løftestang	1	PVC-U/PP+GF30 %
02	Aksel	1	PVC-U/PVC-C
03	Møtrik	2	PVC-U/PVC-C
04	Vandhane	2	PVC-U/PVC-C
05	Legeme	1	PVC-U/PVC-C
06	Bold	1	PVC-U/PVC-C
07	Kuglesæde	2	PTFE/TPE+PP
08	O-ring 1	2	EPDM/FPM
09	O-ring 2	2	EPDM/FPM
10	Seal-Carrier	1	PVC-U/PVC-C
11	O-ring 3	1	EPDM/FPM
12	O-ring 4	2	EPDM/FPM

Emballagedetaljer for PVC-fatning True Union kugleventil til vand

Pakningsdetaljer
Ingen	Beskrivelse	Størrelse	Stk/ctn	Vægt (g/stk)	Længde (cm)	Bredde (cm)	Højde (cm)
1	Muffe/gevind True union kugleventil	DN15	81	171.86	48.5	36	32
2		DN20	60	257.99	48.5	36	32
3		DN25	57	411.33	53	38	38
4		DN32	30	663.26	53	38	38
5		DN40	20	1003.42	53	38	38
6		DN50	12	1670.19	53	38	38
7		DN65	6	3931.18	53	37	51.5
8		DN80	4	5680.18	57	42	39
9		DN100	2	8726.96	55	45	32

Certifikater af PVC-fatning True Union kugleventil til vand

Nogle certifikater
MLSEPRC	Fremstillingslicens for Special Equitment People's Republic of China
HPNMERC	High Polymer New Material Engineering Research Center
JPPSERC	Jiangsu Plastic Piping System Engineering Research Center
GB/T24001 / ISO14001:2004	Certifikat for miljøledelsessystem
GB/T19001-2008 / ISO9001-2008	Godkendelsesbevis
NPQTC	Nationalt kvalitetsovervågningstestcenter for plastprodukter
SGS	Society General de Surveillance
C.PQISI	Changzhou Product Quality Inspection Supervision Institute
CMC	CERTIFICERING FOR MÅLEKONTRAKT
HR	Rapport om sanitær inspektion

udstillingslokale

Huasheng fordel

Ledelse:

Administratorer har en oversøisk uddannelsesbaggrund eller arbejdserfaring, de introducerer opdaterede ledelsesevner og banebrydende teknologier til teamet

Maskineri:

Over 200 injektionsmaskiner, 80 mekaniske behandlingsudstyr, inklusive maskiner importeret fra Taiwan, Japan og Tyskland

Erfaring:

Huasheng etableret i 1988, som havde over 20 års erfaring med plastekstrudering og -injektion

Kvalitetssikring:

 24-timers Rigorous QC Team, der følger ISO 9001 kvalitetsstyringssystem

Laboratorium:

Et afrundet system af opdateret software og testudstyr til R&D

Udstyret med en professionel fabrik er Huasheng Plastic en af ​​de bedste producenter i Kina, der kan tilbyde dig pvc socket ægte union kugleventil til vandforsyning. Vi kan også tilbyde dig prislistekonsultation af pvc socket ægte union kugleventil til vandforsyning, velkommen til at købe vores tilpassede produkter.
