Guida all'installazione dei tubi in PFA

Introduzione

I sistemi di tubazioni in PFA sono ampiamente utilizzati nell'industria dei semiconduttori, chimica e farmaceutica grazie alla loro elevata purezza e all'eccellente resistenza chimica.

Tuttavia, la qualità dell'installazione influisce direttamente sulle prestazioni del sistema. Un'installazione non corretta può causare perdite, contaminazione o guasti del sistema.

Questa guida spiega i metodi e i passaggi standard per l'installazione dei tubi in PFA.

Applicazioni dei sistemi di tubazioni in PFA

Le tubazioni in PFA sono comunemente utilizzate in:

• Sistemi di trasporto chimico per semiconduttori

• Trasporto chimico corrosivo

• Sistemi di produzione farmaceutica

• Sistemi per acqua ultrapura

Queste applicazioni richiedono elevata purezza e prestazioni a zero perdite.

Metodi di installazione dei tubi in PFA

1. Saldatura per fusione di testa

Metodo di giunzione permanente che utilizza calore e pressione.

• Forte e senza perdite

• Ideale per sistemi ad elevata purezza

• Ampiamente usato nell'industria dei semiconduttori

2. Connessione inserto-manicotto

metodo di giunzione chiave utilizzato per la progettazione di una tenuta meccanica stabile e di elevata purezza.

• Struttura di connessione sicura e senza perdite

• Eccellenti prestazioni di resistenza chimica

• Caratteristiche di flusso interno regolare

• Adatto per applicazioni industriali ad elevata purezza

• Affidabilità operativa stabile a lungo termine

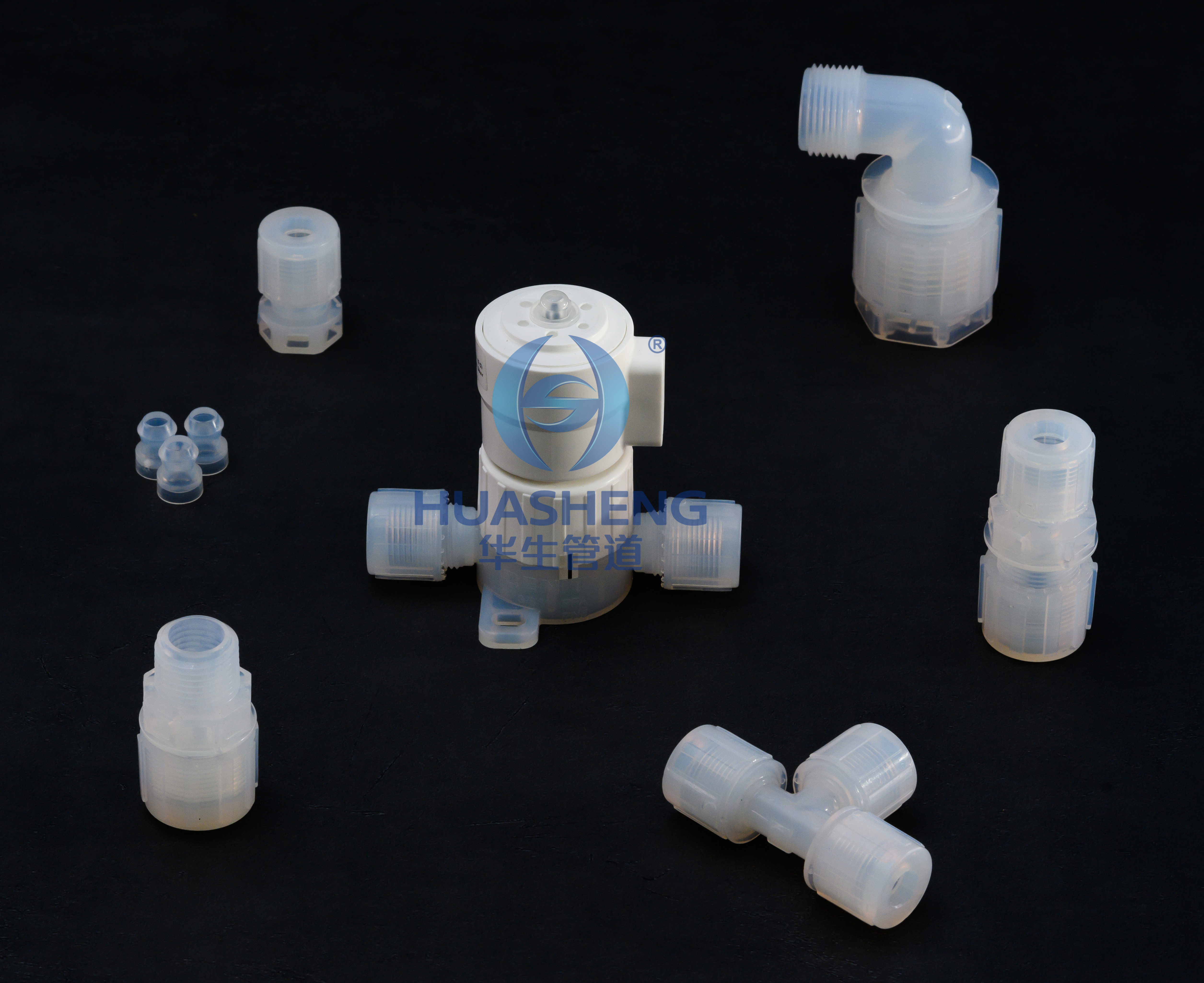

3. Collegamento del raccordo svasato

Collegamento meccanico mediante raccordi a compressione.

• Facile installazione e manutenzione

• Nessuna saldatura richiesta

• Adatto per sistemi modulari

Processo di installazione passo dopo passo

Passaggio 1: preparazione del sito

• È richiesto un ambiente pulito (camera bianca se necessario)

• Assicurarsi che strumenti e materiali siano pronti

Fase 2: taglio e pulizia dei tubi

• Utilizzare strumenti di taglio adeguati

• Garantire tagli lisci e squadrati

• Pulire le estremità del tubo prima del montaggio

Passaggio 3: allineamento e adattamento a secco

• Controllare l'allineamento del tubo

• Conferma il layout del sistema

• Eseguire l'assemblaggio a secco prima di unire

Passaggio 4: saldatura o connessione

Per la saldatura per fusione:

• Il tubo termico termina in modo uniforme

• Unire sotto pressione controllata

• Mantenere la posizione durante il raffreddamento

Per la connessione inserto-manicotto:

• Inserire il tubo con precisione nel raccordo a manicotto

• Garantire il corretto allineamento

• Assemblare secondo le specifiche del sistema

• Mantenere una forza di connessione stabile per l'integrità della tenuta

Per raccordi svasati:

• Inserire il tubo nel raccordo

• Stringere in modo uniforme

• Evitare un serraggio eccessivo

Passaggio 5: raffreddamento e ispezione

• Consentire il raffreddamento naturale

• Controllare l'aspetto delle articolazioni

• Garantire nessuna deformazione

Passaggio 6: test di pressione

• Eseguire il test idrostatico o della pressione dell'aria

• Verificare la presenza di perdite

• Conferma la stabilità del sistema

Requisiti tecnici

• La temperatura deve essere rigorosamente controllata durante la saldatura

• L'installazione potrebbe richiedere condizioni di camera bianca

• La pressione del sistema deve rispettare i limiti di progettazione

• La compatibilità chimica deve essere verificata

Errori comuni di installazione

• Temperatura di riscaldamento errata

• Contaminazione durante l'installazione

• Disallineamento del tubo

• Selezione del raccordo errato

Ispezione di qualità

• Ispezione visiva dei giunti

• Prova di pressione

• Rilevamento perdite

• Controllo della pulizia

Perché è importante una corretta installazione

Una corretta installazione garantisce:

• Prestazioni del sistema a perdite zero

• Trasferimento di fluidi ad elevata purezza

• Funzionamento stabile a lungo termine

• Costi di manutenzione ridotti

• Vita utile estesa del sistema

Conclusione

L'installazione dei tubi in PFA richiede precisione, pulizia e un corretto controllo tecnico. Il rispetto di metodi di saldatura e procedure di test adeguati garantisce un sistema di tubazioni sicuro e affidabile per applicazioni industriali.
