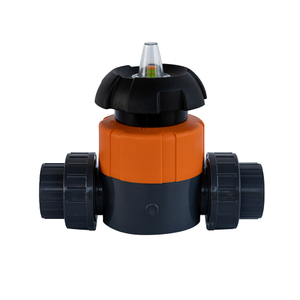

CPVC True Union membránszelep nyomás 1,0 MPa

leírása 1,0 MPaA CPVC True Union membránszelep nyomásának

Leírás:
A termék neve	CPVC True Union membránszelep
Fő anyag	CPVC
Specifikációs tartomány	1/2' - 2'
Szelep színe	Világos szürke és narancssárga; más színek
Csatlakozni	Foglalat; Ragasztó csatlakozás; cement
Nyomástartomány	Lásd a táblázatot
A közeg hőmérséklete:	Normál
A szabványok	ASTM/ANSI/DIN
Tanúsítványok	ISO14001
Ízületek	Oldószer
Média	Víz

A CPVC True Union membránszelep nyomásának mérete 1,0 MPa

(DIN)SZELEP
Méret (mm)										Dolgozó Nyomás (㎏/C㎡)
DN méret (De)	D	D1	d1	d2	d	H1	H	T	L
15. cikk (20)	46.5	80	20.3	19.95	16	14	90	16.5	128	10.0
20. cikk (25)	53.5	80	25.3	24.95	20	18	102	19.0	152	10.0
25. cikk (32)	64	94	32.3	31.9	26	21	119	22.5	166	10.0
32. cikk (40)	74.5	117	40.35	39.9	34	26	126	26.5	192	10.0
40 (50)	85	117	50.35	49.9	43	33	139	31.5	222	7.0
50 (63)	100	152	63.4	62.9	56	39	172	36.7	266	7.0

(ASTM)SZELEP
Méret (mm)										Dolgozó Nyomás (㎏/C㎡)
Méret (')	D	D1	d1	d2	d	H1	H	T	L
1/2'	46.5	80	21.54	21.23	16	14	90	23.22	141	10.0
3/4'	53.5	80	26.87	26.57	20	18	102	26.4	166.8	10.0
1'	64	94	33.66	33.27	26	21	119	29.57	180	10.0
1-1/4'	74.5	117	42.42	42.04	34	26	126	32.75	204	10.0
1-1/2'	85	117	48.56	48.11	43	33	139	35.93	231	7.0
2'	100	152	60.63	60.17	56	39	172	39.1	272	7.0

ANYAGTÁBLÁZAT

ANYAGTÁBLÁZAT
Nem.	Alkatrészek	Mennyiség	Anyag
1	Csaptelep anya	2.0	PVC-C
2	O-gyűrű	2.0	EPDM/FPM
3	Csaptelep (DIN)	2.0	PVC-C
4	Test	1.0	PVC-C
5	Diafragma	1.0	EPDM/FPM
6	Membrános vízzáró hüvely	1.0	PP+GF30%
7	Hatlapfejű csavar	1.0	Rozsdamentes acél
8	Hatlapfejű anya	1.0	Rozsdamentes acél
9	Lemez behelyezése	1.0	sárgaréz (H62)
10	Kézikerék reteszelő blokk	1.0	PP
11	Jelzőszár (mindkét betét)	1.0	PP
12	Kézikerék	1.0	PP+GF30%
13	Test anya	1.0	PP+GF30%
14	Szár	1.0	Rozsdamentes acél 304
15	∮4 tű	1.0	Rozsdamentes acél
16	Száras csavar betét	1.0	sárgaréz (H62)
17	Száras csavar	1.0	PP+GF30%
18	Lemez	1.0	PP+GF30%
19	Test anyával elhelyezett fogaskerék	1.0	PP+GF30%
