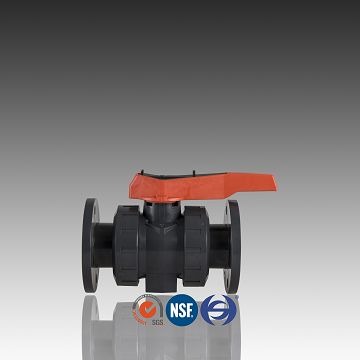

PVC-Flanschkugelhahn DIN ASTM Standardhandbuch

Beschreibung des  PVC-Flanschkugelhahns DIN ASTM Standardhandbuch

Beschreibung:
Artikelbeschreibung	True-Union-Kugelhahn mit PVC-Flansch
Ventilmaterial	Polyvinylchlorid
Dimensionsbereich	DN15~DN100
Farbdetails	Blau/Weiß/Dunkelgrau/Hellgrau
So verbinden Sie sich	Buchse/Gewinde/Zement/Gewinde
Druck	150 psi
Medien	Wasser
Standard	DIN, BS, ANSI, JIS; NPT, BSPT, CNS
Zertifizierungen	ISO14001, ISO9001, SGS, NSF, CE
Markenname	Huasheng
Verpackung	Karton, Polybeutel oder individuell
Verbindung	Flansch/Buchse/Zement/Gewinde

Abmessungen des  PVC-Flanschkugelhahns DIN ASTM Standardhandbuch

(DIN)VENTIL
Abmessung (mm)											Arbeiten Druck (kg/c㎡)
GrößeDN (De)	D0	d0	d1	d2	d3	D	H1	H	T	L
15(20)	95.00	65.00	20.30	19.95	51.50	15.50	26.30	103.90	13.00	143.00	10
20(25)	105.00	75.00	25.30	24.95	59.00	20.50	30.60	114.66	14.00	172.00	10
25(32)	115.00	85.00	32.30	31.90	70.00	26.00	39.10	127.56	15.00	187.00	10
32(40)	140.00	100.00	40.35	39.90	85.40	33.00	44.20	157.51	15.00	190.00	10
40(50)	150.00	110.00	50.35	49.90	98.90	39.00	52.20	166.00	17.00	212.00	10
50(63)	165.00	125.00	63.40	62.90	122.20	51.00	71.30	197.50	17.00	234.00	10
65(75)	185.00	145.00	75.40	74.90	158.60	64.00	82.80	241.20	18.00	290.00	10
80(90)	200.00	160.00	90.50	89.90	192.10	81.00	99.30	261.20	18.00	310.00	10
100(110)	220.00	180.00	110.60	109.90	223.60	99.00	115.20	286.68	18.00	372.00	10

(ASTM)VENTIL
Abmessung (mm)											Arbeiten Druck (kg/c㎡)
Größe ('）	D0	d0	d1	d2	d3	D	H1	H	T	L
1/2'	95.00	70.00	22.40	19.95	51.50	15.50	26.30	103.90	13.00	143.00	10
3/4'	100.00	75.00	26.45	24.95	59.00	20.50	30.60	114.66	14.00	172.00	10
1'	125.00	90.00	32.55	31.90	70.00	26.00	39.10	127.56	15.00	187.00	10
1-1/4'	135.00	100.00	38.60	39.90	85.40	33.00	44.20	157.51	15.00	190.00	10
1-1/2'	140.00	105.00	48.70	49.90	98.90	39.00	52.20	166.00	17.00	212.00	10
2'	155.00	120.00	60.80	62.90	122.20	51.00	71.30	197.50	19.00	234.00	10
2-1/2'	175.00	140.00	76.80	74.90	158.60	64.00	82.80	241.20	20.00	290.00	10
3'	185.00	150.00	89.60	89.90	192.10	81.00	99.30	261.20	20.50	310.00	10
4'	210.00	175.00	114.70	109.90	223.60	99.00	115.20	286.68	21.00	372.00	10

(JIS)VENTIL
Abmessung (mm)											Arbeiten Druck (kg/c㎡)
Größe DN (De)	D0	d0	d1	d2	d3	D	H1	H	T	L
15(20)	95.00	70.00	22.40	19.95	51.50	15.00	26.30	103.90	15.00	145.00	10
20(25)	100.00	75.00	26.45	24.95	59.00	20.00	30.60	114.66	15.00	175.00	10
25(32)	125.00	90.00	32.55	31.90	70.00	25.00	39.10	127.56	15.00	190.00	10
32(40)	135.00	100.00	38.60	39.90	85.40	30.00	44.20	157.51	16.00	195.00	10
40(50)	140.00	105.00	48.70	49.90	98.90	40.00	52.20	166.00	17.00	220.00	10
50(63)	155.00	120.00	60.80	62.90	122.20	50.00	71.30	197.50	21.00	234.00	10
65(75)	175.00	140.00	76.80	74.90	158.60	63.00	82.80	241.20	23.00	300.00	10
80(90)	185.00	150.00	89.60	89.90	192.10	80.00	99.30	261.20	23.50	320.00	10
100(110)	210.00	175.00	114.70	109.90	223.60	100.00	115.20	286.68	23.50	387.00	10

MATERIALTABELLE

MATERIALTABELLE
NEIN.	Teile	Menge	Material
01	Hebel	1	PVC-U/PP+GF30%
02	Welle	1	PVC-U/PVC-C
03	Nuss	2	PVC-U/PVC-C
04	Einteiliger Flansch	2	PVC-U/PVC-C
05	Körper	1	PVC-U/PVC-C
06	Ball	1	PVC-U/PVC-C
07	Kugelsitz	2	PTFE/TPE+PP
08	O-Ring1	2	EPDM/FPM
09	Siegelträger	1	PVC-U/PVC-C
10	O-Ring2	2	EPDM/FPM
11	O-Ring3	1	EPDM/FPM
12	Fester Sprengring	2	PVC-U/PVC-C
13	O-Ring4	2	EPDM/FPM

Verpackungsdetails des PVC-Flanschkugelhahns DIN ASTM Standardhandbuch

Verpackungsdetails
NEIN	Beschreibung	Größe	Stk./Karton	Gewicht (g/Stück)	Länge (cm)	Breite (cm)	Höhe (cm)
1	Flansch-Kugelhahn mit echtem Anschluss	DN15	24	273.46	43	34	36
2		DN20	18	395.23	38	37	39
3		DN25	18	561.00	42.5	42	38.5
4		DN32	8	855.14	44.5	33	34.5
5		DN40	12	1290.19	46.5	39.5	57.5
6		DN50	8	1846.13	50	37	42
7		DN65	2	3801.16	42.5	42	38.5
8		DN80	2	5198.38	42.5	42	38.5
9		DN100	1	7857.96	47	33	40

Anwendung

1. Wasserprojekt im Bau.

2. Wasseraufbereitung für Schwimmbad.

3. Wasserprojekt in der Fischzucht.

4. Bewässerung für die Landwirtschaft.

Servicevorteil:

1. Fast 30 Jahre Erfahrung in der Herstellung und im Export von PVC/CPVC-Rohrleitungssystemen

2. Professionelle technische Unterstützung und Lösung durch die technische Abteilung.

3. Strenges Qualitätskontrollsystem und Team, hohes Ansehen auf dem Markt.

4. Schnelle, effiziente und professionelle Reaktion innerhalb von 24 Stunden, 14 Stunden Online-Service.

5. Professioneller Service, entsprechend den Anforderungen des Kunden, hören Sie sich die Vorschläge des Kunden an

6. Umfassendes Sortiment an Rohrleitungsprodukten, Rohren, Fittings und Ventilen in den Größen DIN, JIS, ANSI usw. von 20 mm bis 800 mm

7. Wir können Ihnen die Muster vor der Bestellung zur Verfügung stellen

Ausstellungsraum

Huasheng-Vorteil

Management:

Administratoren verfügen über einen Bildungshintergrund oder Berufserfahrung im Ausland und bringen aktuelle Managementfähigkeiten und modernste Technologien in das Team ein

Maschinen:

Über 200 Spritzgießmaschinen, 80 mechanische Bearbeitungsgeräte, darunter importierte Maschinen aus Taiwan, Japan und Deutschland

Erfahrung:

Huasheng wurde 1988 gegründet und verfügt über mehr als 20 Jahre Erfahrung in der Kunststoffextrusion und -injektion

Qualitätssicherung:

 24-Stunden-Team für strenge Qualitätskontrolle, das dem Qualitätsmanagementsystem ISO 9001 folgt

Labor:

Ein abgerundetes System aktueller Software und Testgeräte für Forschung und Entwicklung

Ausgestattet mit einer professionellen Fabrik ist Huasheng Plastic einer der besten Hersteller in China, der Ihnen PVC-Flanschkugelhähne nach DIN-ASTM-Standardhandbuch anbieten kann. Wir können Ihnen auch die Preislistenberatung für PVC-Flanschkugelhähne nach DIN-ASTM-Standardhandbuch anbieten. Gerne können Sie unsere maßgeschneiderten Produkte kaufen.
