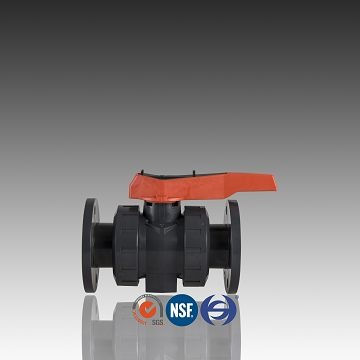

Válvula de esfera com flange de PVC Manual padrão DIN ASTM

Descrição do  Manual Padrão da Válvula Esfera Flangeada de PVC DIN ASTM

Descrição:
Descrição do item	Válvula de esfera de união verdadeira com flange de PVC
Material da válvula	Cloreto de polivinila
Faixa de dimensão	DN15~DN100
Detalhes de cor	Azul/Branco/Cinza Escuro/Cinza Claro
Como conectar	Soquete/rosca/cimento/rosca
Pressões	150 psi
Mídia	Água
Padrão	DIN, BS, ANSI, JIS; NPT, BSPT, CNS
Certificações	ISO14001,ISO9001,GV, NSF,marcação
Marca	Huasheng
Embalagem	caixa, polybag ou personalizado
conexão	flange/soquete/cimento/rosca

Dimensão da  válvula esférica flangeada de PVC Manual padrão DIN ASTM

VÁLVULA (DIN)
Dimensão (mm)											Trabalhando Pressão (kg/c㎡)
TamanhoDN （De）	D0	d0	d1	d2	d3	d	H1	H	T	eu
15(20)	95.00	65.00	20.30	19.95	51.50	15.50	26.30	103.90	13.00	143.00	10
20(25)	105.00	75.00	25.30	24.95	59.00	20.50	30.60	114.66	14.00	172.00	10
25(32)	115.00	85.00	32.30	31.90	70.00	26.00	39.10	127.56	15.00	187.00	10
32(40)	140.00	100.00	40.35	39.90	85.40	33.00	44.20	157.51	15.00	190.00	10
40(50)	150.00	110.00	50.35	49.90	98.90	39.00	52.20	166.00	17.00	212.00	10
50(63)	165.00	125.00	63.40	62.90	122.20	51.00	71.30	197.50	17.00	234.00	10
65(75)	185.00	145.00	75.40	74.90	158.60	64.00	82.80	241.20	18.00	290.00	10
80(90)	200.00	160.00	90.50	89.90	192.10	81.00	99.30	261.20	18.00	310.00	10
100(110)	220.00	180.00	110.60	109.90	223.60	99.00	115.20	286.68	18.00	372.00	10

(ASTM)VÁLVULA
Dimensão (mm)											Trabalhando Pressão (kg/c㎡)
Tamanho （'）	D0	d0	d1	d2	d3	d	H1	H	T	eu
1/2'	95.00	70.00	22.40	19.95	51.50	15.50	26.30	103.90	13.00	143.00	10
3/4'	100.00	75.00	26.45	24.95	59.00	20.50	30.60	114.66	14.00	172.00	10
1'	125.00	90.00	32.55	31.90	70.00	26.00	39.10	127.56	15.00	187.00	10
1-1/4'	135.00	100.00	38.60	39.90	85.40	33.00	44.20	157.51	15.00	190.00	10
1-1/2'	140.00	105.00	48.70	49.90	98.90	39.00	52.20	166.00	17.00	212.00	10
2'	155.00	120.00	60.80	62.90	122.20	51.00	71.30	197.50	19.00	234.00	10
2-1/2'	175.00	140.00	76.80	74.90	158.60	64.00	82.80	241.20	20.00	290.00	10
3'	185.00	150.00	89.60	89.90	192.10	81.00	99.30	261.20	20.50	310.00	10
4'	210.00	175.00	114.70	109.90	223.60	99.00	115.20	286.68	21.00	372.00	10

(JIS)VÁLVULA
Dimensão (mm)											Trabalhando Pressão (kg/c㎡)
Tamanho DN （De）	D0	d0	d1	d2	d3	d	H1	H	T	eu
15(20)	95.00	70.00	22.40	19.95	51.50	15.00	26.30	103.90	15.00	145.00	10
20(25)	100.00	75.00	26.45	24.95	59.00	20.00	30.60	114.66	15.00	175.00	10
25(32)	125.00	90.00	32.55	31.90	70.00	25.00	39.10	127.56	15.00	190.00	10
32(40)	135.00	100.00	38.60	39.90	85.40	30.00	44.20	157.51	16.00	195.00	10
40(50)	140.00	105.00	48.70	49.90	98.90	40.00	52.20	166.00	17.00	220.00	10
50(63)	155.00	120.00	60.80	62.90	122.20	50.00	71.30	197.50	21.00	234.00	10
65(75)	175.00	140.00	76.80	74.90	158.60	63.00	82.80	241.20	23.00	300.00	10
80(90)	185.00	150.00	89.60	89.90	192.10	80.00	99.30	261.20	23.50	320.00	10
100(110)	210.00	175.00	114.70	109.90	223.60	100.00	115.20	286.68	23.50	387.00	10

TABELA DE MATERIAIS

TABELA DE MATERIAIS
Não.	Peças	Quantidade	Material
01	Alavanca	1	PVC-U/PP+GF30%
02	Haste	1	PVC-U/PVC-C
03	Noz	2	PVC-U/PVC-C
04	Flange de peça única	2	PVC-U/PVC-C
05	Corpo	1	PVC-U/PVC-C
06	Bola	1	PVC-U/PVC-C
07	Assento de bola	2	PTFE/TPE+PP
08	Anel de vedação1	2	EPDM/FPM
09	Porta-selos	1	PVC-U/PVC-C
10	Anel de vedação2	2	EPDM/FPM
11	O-ring3	1	EPDM/FPM
12	Anel elástico fixo	2	PVC-U/PVC-C
13	O-ring4	2	EPDM/FPM

Detalhes de embalagem do manual padrão da válvula esférica flangeada de PVC DIN ASTM

Detalhes da embalagem
Não	Descrição	Tamanho	Unidades/ctn	Peso (g/pçs)	Comprimento (cm)	Largura (cm)	Altura (cm)
1	Válvula de esfera de união verdadeira flangeada	DN15	24	273.46	43	34	36
2		DN20	18	395.23	38	37	39
3		DN25	18	561.00	42.5	42	38.5
4		DN32	8	855.14	44.5	33	34.5
5		DN40	12	1290.19	46.5	39.5	57.5
6		DN50	8	1846.13	50	37	42
7		DN65	2	3801.16	42.5	42	38.5
8		DN80	2	5198.38	42.5	42	38.5
9		DN100	1	7857.96	47	33	40

Aplicativo

1. Projeto hídrico em construção.

2. Tratamento de água para piscina.

3. Projeto água na piscicultura.

4. Irrigação para agricultura.

Vantagem de serviço:

1. Quase 30 anos na fabricação e exportação de sistemas de tubulação de PVC/CPVC

2. Suporte técnico profissional e solução pelo departamento de engenharia.

3. Sistema e equipe de controle de qualidade rigorosos, alta reputação no mercado.

4. Resposta rápida, eficiente e profissional dentro de 24 horas, serviços online de 14 horas.

5. Serviço profissional, de acordo com a necessidade do cliente, ouça a sugestão do cliente

6. Gama completa de produtos de tubulação, tubos, conexões e válvulas, de tamanho DIN, JIS, ANSI, etc. de 20 mm a 800 mm

7. Podemos fornecer amostras antes do pedido de bagunça

show room

Vantagem Huasheng

Gerenciamento:

Os administradores têm formação acadêmica ou experiência de trabalho no exterior, eles

Máquinas:

Mais de 200 máquinas injetoras, 80 equipamentos de processamento mecânico, incluindo máquinas importadas de Taiwan, Japão e Alemanha

Experiência:

Huasheng fundada em 1988 com mais de 20 anos de experiência em extrusão e injeção de plástico

Garantia de qualidade:

 Equipe rigorosa de controle de qualidade 24 horas que segue o sistema de gestão de qualidade ISO 9001

Laboratório:

Um sistema completo de software atualizado e equipamentos de teste para P&D

Equipada com uma fábrica profissional, a Huasheng Plastic é um dos melhores fabricantes na China que pode oferecer manual padrão de válvula de esfera flangeada de pvc din astm. Também podemos oferecer-lhe a consulta de lista de preços do manual padrão da válvula de esfera flangeada de pvc din astm, bem-vindo ao comprar nossos produtos personalizados.
