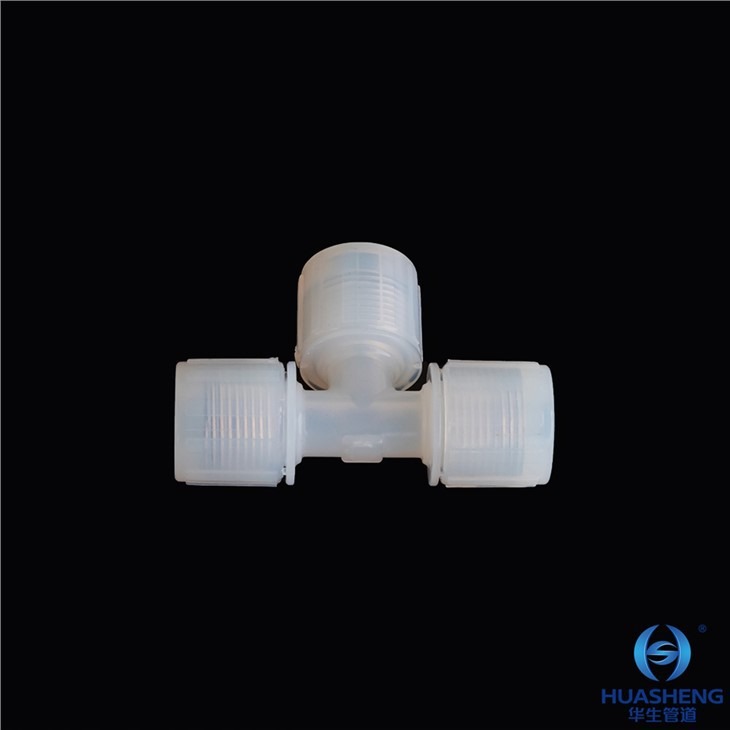

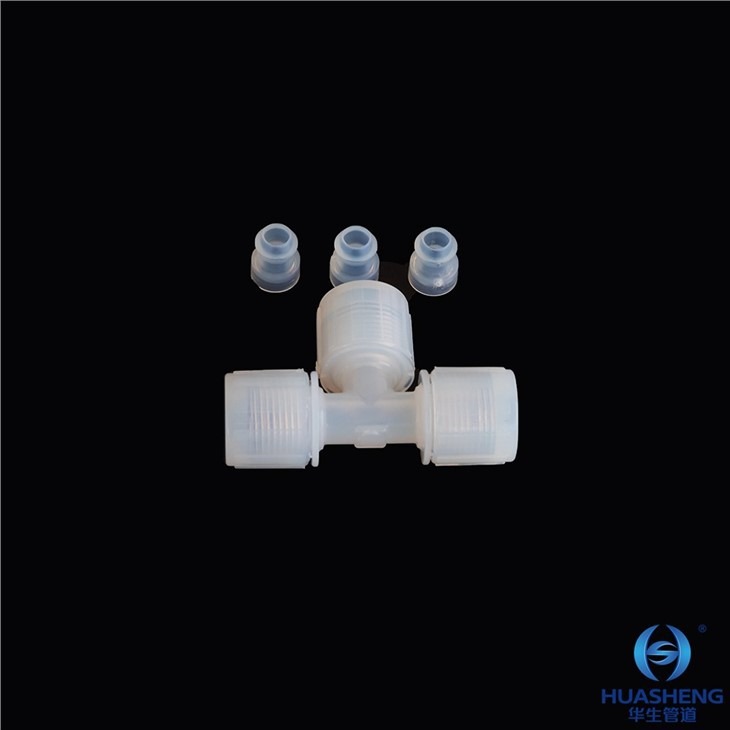

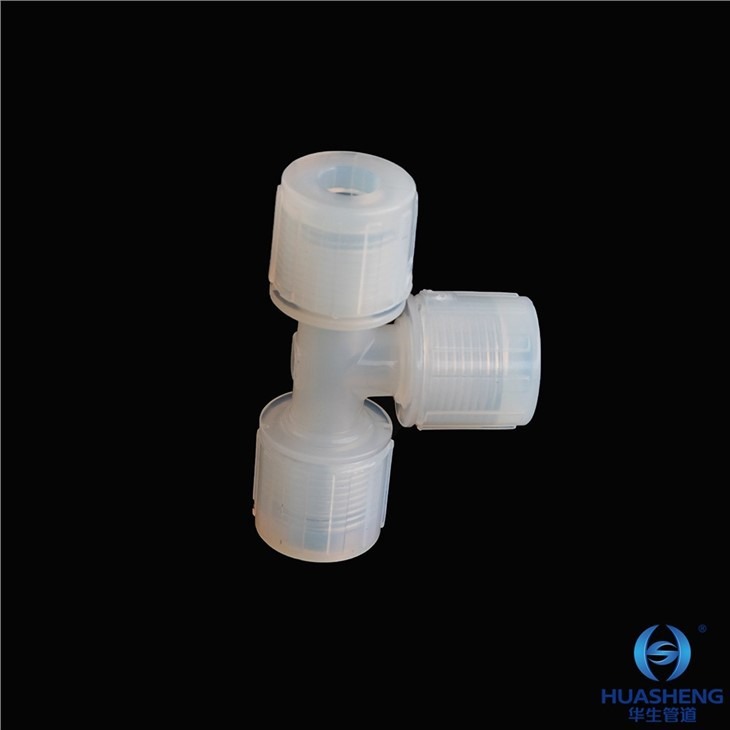

PFA-T-Stück mit Hülseneinsatz

Abmessungen des PFA-T-Stück-Hülseneinsatztyps

Größe	Abmessungen mm (Zoll)
	D	D	d1	d2	D2	d3	d4	d5	L	L1	L2	L3	L4
CLQ1T-1/4'X1/4'X1/4'	17(0,67)	6,4(0,25)	3,9(0,15)	3,2(0,13)	17(0,67)	6,4(0,25)	3,9(0,15)	3,2(0,13)	57,4(2,26)	28,7(1,13)	17(0,67)	28,7(1,13)	17(0,67)
CLQ1T-3/8'X1/4'X3/8'	23(0,91)	9,7(0,38)	6,5(0,26)	6,7(0,26)	17(0,67)	6,4(0,25)	3,9(0,15)	3,2(0,13)	63,2(2,49)	32,4(1,28)	20(0,79)	31,6(1,24)	17(0,67)
CLQ1T-3/8'X3/8'X3/8'	23(0,91)	9,7(0,38)	6,5(0,26)	6,7(0,26)	23(0,91)	9,7(0,38)	6,5(0,26)	6,7(0,26)	69,8(2,75)	35,1(1,38)	20(0,79)	34,9(1,37)	20(0,79)
CLQ1T-1/2'X1/4'X1/2'	30(1,18)	12,7(0,5)	9,6(0,38)	9,8(0,39)	17(0,67)	6,4(0,25)	3,9(0,15)	3,2(0,13)	71(2,8)	36(1,42)	23(0,91)	35,5(1,4)	17(0,67)
CLQ1T-1/2'X3/8'X1/2'	30(1,18)	12,7(0,5)	9,6(0,38)	9,8(0,39)	23(0,91)	9,7(0,38)	6,5(0,26)	6,3(0,25)	77,2(3,04)	38,8(1,53)	23(0,91)	38,6(1,52)	20(0,79)
CLQ1T-1/2'X1/2'X1/2'	30(1,18)	12,7(0,5)	9,6(0,38)	9,8(0,39)	30(1,18)	12,7(0,5)	9,6(0,38)	9,8(0,39)	83,2(3,28)	41,4(1,63)	23(0,91)	41,6(1,64)	23(0,91)
CLQ1T-3/4'X1/4'X3/4'	40,6(1,6)	19(0,75)	15,8(0,62)	16(0,63)	23(0,91)	9,7(0,38)	6,5(0,26)	6,3(0,25)	95(3,74)	40,5(1,59)	33(1.3)	47,5(1,87)	20(0,79)
CLQ1T-3/4'X3/8'X3/4'	40,6(1,6)	19(0,75)	15,8(0,62)	16(0,63)	23(0,91)	9,7(0,38)	6,5(0,26)	6,3(0,25)	98(3,86)	43,4(1,71)	33(1.3)	49(1,93)	20(0,79)
CLQ1T-3/4'X1/2'X3/4'	40,6(1,6)	19(0,75)	15,8(0,62)	16(0,63)	30(1,18)	12,7(0,5)	9,6(0,38)	9,8(0,39)	103(4.06)	46,4(1,83)	33(1.3)	51,5(2,03)	23(0,91)
CLQ1T-3/4'X3/4'X3/4'	40,6(1,6)	19(0,75)	15,8(0,62)	16(0,63)	40,6(1,6)	19(0,75)	15,8(0,62)	16(0,63)	113(4,45)	52,3(2,06)	33(1.3)	56,5(2,22)	33(1.3)
CLQ1T-1'X1/2'X1'	49(1,93)	25.4(1)	22,2(0,87)	22,3(0,88)	30(1,18)	12,7(0,5)	9,6(0,38)	9,8(0,39)	113(4,45)	51,6(2,03)	37(1,46)	56,5(2,22)	23(0,91)
CLQ1T-1'X3/4'X1'	49(1,93)	25.4(1)	22,2(0,87)	22,3(0,88)	40,6(1,6)	19(0,75)	15,8(0,62)	16(0,63)	122(4,8)	57,5(2,26)	37(1,46)	61(2.4)	33(1.3)
CLQ1T-1'X1'X1'	49(1,93)	25.4(1)	22,2(0,87)	22,3(0,88)	49(1,93)	25.4(1)	22,2(0,87)	22,3(0,88)	133(5.24)	61,6(2,43)	37(1,46)	66,5(2,62)	37(1,46)

Ausstellungsraum

Huasheng-Vorteil

Management:

Administratoren verfügen über einen Bildungshintergrund oder Berufserfahrung im Ausland und bringen aktuelle Managementfähigkeiten und modernste Technologien in das Team ein

Maschinen:

Über 200 Spritzgießmaschinen, 80 mechanische Bearbeitungsgeräte, darunter importierte Maschinen aus Taiwan, Japan und Deutschland

Erfahrung:

Huasheng wurde 1988 gegründet und verfügt über mehr als 20 Jahre Erfahrung in der Kunststoffextrusion und -injektion

Qualitätssicherung:

 24-Stunden-Team für strenge Qualitätskontrolle, das dem Qualitätsmanagementsystem ISO 9001 folgt

Labor:

Ein abgerundetes System aktueller Software und Testgeräte für Forschung und Entwicklung

Ausgestattet mit einer professionellen Fabrik ist Huasheng Plastic einer der besten Hersteller in China, der Ihnen PFA-T-Stücke mit Hülseneinsätzen anbieten kann. Wir können Ihnen auch eine Preislistenberatung für PFA-T-Stücke mit Hülseneinsatz anbieten. Gerne können Sie unsere maßgeschneiderten Produkte kaufen.
