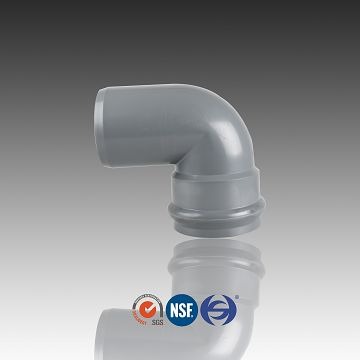

ПВЦ колена 90 степени Ф/С, са гуменим прстеном

ПВЦ лакат 90 степени Ф/С са гуменим прстеном Опис:

Опис:
Назив предмета	ПВЦ колена 90° Ф/С ПН10
Материјал	Потификата
Величина	Де200~315
Боја	Сива или прилагођена
Веза	Једна страна са гуменим прстеном, једна страна са лепком
Притисак	(Дн <160) ≥ПН12,5 (испод 1000 сати)
	(Дн ≥160) ≥ПН10 (испод 1000 сати)
Стандард	БС ЕН1452
Цертифицатион	ИСО14001, СГС, ИСО9001, ЦЕ
Производња са јаком ОЕМ/ОДМ способношћу

ПВЦ колена 90 степени Ф/С са стандардним гуменим прстеном

Стандардна величина (мм)
ИТЕМ	20мм	25мм	32мм	40мм	50мм	63мм	75мм
Дубина полагања	16	18.5	22	26	31	37.5	43.5
Боди Тхицкнесс	1.5	1.9	2.4	3	3.7	4.6	5.5
ИТЕМ	90мм	110мм	160мм	200мм	250мм	315мм	355мм
Дубина полагања	51	61	86	106	131	163.5	183.5
Боди Тхицкнесс	6.5	7.2	9.5	12	12.6	14.8	15

Цртеж производа

ПВЦ колено 90 степени Ф/С са димензијама гуменог прстена

Колено 90°(Ф/С)ПН10
Величина (Де)	Димензија (мм)
	Д0	Д1	Д2	д1	Т1	Т	Л1	Л
200	225.00	202.50	200.20	197.00	223.00	152.00	285.00	270.00
225	251.50	227.50	225.30	221.00	212.00	139.00	304.00	288.00
250	276.50	252.30	250.30	247.00	252.00	152.00	328.00	312.00
315	347.80	318.30	315.20	312.00	291.30	198.00	393.00	393.00

ПВЦ колена 90 степени Ф/С са листом паковања са гуменим прстеном

Опис	Величина	Ком./цтн	Дужина (цм)	ширина (цм)	Висина (цм)
Колено 90°(Ф/С)	Де200	2
	Де225	2	51	44	46
	Де250	2	63	51	45
	Де315	1	59	42	55

изложбени простор

Хуасхенг Адвантаге

Менаџмент:

Администратори имају образовање или радно искуство у иностранству, уводе у тим најновије вештине управљања и најсавременије технологије

Машине:

Преко 200 машина за убризгавање, 80 опреме за механичку обраду, укључујући машине увезене из Тајвана, Јапана и Немачке

искуство:

Хуасхенг основан 1988. године који је имао преко 20 година искуства у екструзији и убризгавању пластике

Осигурање квалитета:

 24-часовни ригорозни КЦ тим који прати ИСО 9001 систем управљања квалитетом

лабораторија:

Заокружен систем најсавременијег софтвера и опреме за тестирање за истраживање и развој

Опремљен професионалном фабриком, Хуасхенг Пластиц је један од најбољих произвођача у Кини који вам може понудити пвц колено од 90 степени ф/с, са гуменим прстеном. Такође вам можемо понудити консултације о ценовнику пвц колена 90 степени ф/с, са гуменим прстеном, добродошли да купите наше прилагођене производе.
