CPVC Socket True Union Kogelkraan DIN ASTM Handleiding 1.0Mpa Voor Water- en Chemische Industrie

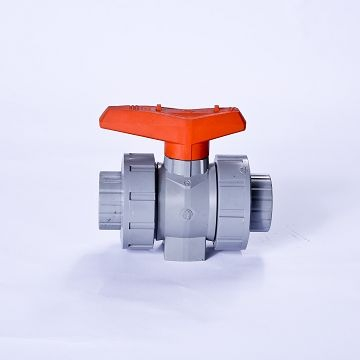

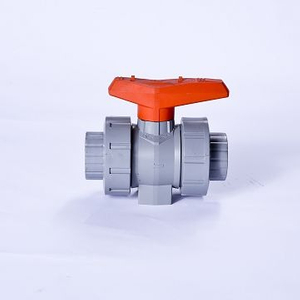

Beschrijving van  CPVC Socket True Union-kogelkraan

Beschrijving:
Artikelnaam	CPVC Socket True Union-kogelkraan
Materiaal	gechloreerd polyvinylchloride
Maat	20~110 mm
Kleur	Lichtgrijs
verbinding	Stopcontact
Druk	Middelhoge druk, PN10, PN16, PN35; 150 psi, 235 psi enz.
Structuur	aan/uit
Standaard	DIN, ANSI, CNS, JIS; NPT, BSPT, BS
Certificering	ISO14001, ISO9001, SGS, CE, NSF
Gewrichten	Draadverbindingen / Oplosmiddellasverbindingen
Media	Water/vloeistof

Afmeting van  True Union-kogelkraan met CPVC-aansluiting

(DIN)KLEP
Afmeting (mm)										Werken Druk (kg/c㎡)
Maat DN (De)	D0	d0	d1	d2	D	T	H1	H	L
15(20)	51.50	27.40	20.30	19.95	15.50	17.00	26.30	82.80	95.50	10
20(25)	59.00	32.70	25.30	24.95	20.50	19.50	30.60	92.80	109.10	10
25(32)	70.00	41.30	32.30	31.90	26.00	23.00	39.10	109.20	122.60	10
32(40)	85.40	49.60	40.35	39.90	33.00	27.00	44.20	131.80	147.30	10
40(50)	98.90	60.20	50.35	49.90	39.00	32.00	52.20	143.20	158.80	10
50(63)	122.20	76.00	63.40	62.90	51.00	38.50	71.30	175.70	182.80	10
65(75)	158.60	89.60	75.40	74.90	64.00	44.50	82.80	231.50	234.00	10
80(90)	192.10	105.40	90.50	89.90	81.00	52.00	99.30	260.60	255.00	10
100(110)	223.60	128.40	110.60	109.90	99.00	62.00	115.20	292.10	297.00	10

(ASTM)KLEP
Afmeting (mm)												Werken Druk (kg/c㎡)
Maat (*'）	D0	d0	d1	d2	d3	D	H1	H	T	L	M
1/2'	51.50	30.43	20.95	18.63	16.00	15.50	26.30	82.80	17.00	95.50	1/2'	10
3/4'	59.00	36.30	26.44	24.12	20.60	20.50	30.60	92.80	19.50	109.10	3/4'	10
1'	70.00	44.61	33.25	30.29	26.00	26.00	39.10	109.20	23.00	122.60	1'	10
1-1/4'	85.40	53.87	41.91	38.95	33.00	33.00	44.20	131.80	27.00	147.30	1-1/4'	10
1-1/2'	98.90	61.12	47.80	44.85	39.00	39.00	52.20	143.20	32.00	158.80	1-1/2'	10
2'	122.20	73.83	59.61	56.66	51.00	51.00	71.30	175.70	38.50	182.80	2'	10
2-1/2'	158.60	87.71	75.18	74.23	64.00	64.00	82.80	231.50	44.50	234.00	2-1/2'	10
3'	192.10	106.81	87.88	84.93	81.00	81.00	99.30	260.60	52.00	255.00	3'	10
4'	223.60	133.46	113.03	110.07	99.00	99.00	115.20	292.10	62.00	297.00	4'	10

MATERIAAL TABEL

MATERIAAL TABEL
Nee.	Onderdelen	Hoeveelheid	Materiaal
01	Hefboom	1	PVC-U/PP+GF30%
02	Schacht	1	PVC-U/PVC-C
03	Moer	2	PVC-U/PVC-C
04	Kraan	2	PVC-U/PVC-C
05	Lichaam	1	PVC-U/PVC-C
06	Bal	1	PVC-U/PVC-C
07	Kogel zitting	2	PTFE/TPE+PP
08	O-ring1	2	EPDM/FPM
09	O-ring2	2	EPDM/FPM
10	Zeehondendrager	1	PVC-U/PVC-C
11	O-ring3	1	EPDM/FPM
12	O-ring4	2	EPDM/FPM

Verpakkingsdetails van CPVC Socket True Union-kogelkraan DIN ASTM Handleiding 1.0Mpa voor water- en chemische industrie

Verpakkingsdetails
Nee	Beschrijving	Maat	Stuks/ctn	Gewicht (g/st.)	Lengte (cm)	Breedte (cm)	Hoogte (cm)
1	Socket/schroefdraad True Union-kogelkraan	DN15	81	177.02	48.5	36	32
2		DN20	60	265.73	48.5	36	32
3		DN25	57	423.67	53	38	38
4		DN32	30	683.15	53	38	38
5		DN40	20	1033.52	53	38	38
6		DN50	12	1720.29	53	38	38
7		DN65	6	4049.12	53	37	51.5
8		DN80	4	5850.59	57	42	39
9		DN100	2	8988.77	55	45	32

Professionele artikelen:
PVC	polyvinylchloride
CPVC	gechloreerd polyvinylchloride
UPVC	ongeplastificeerd polyvinylchloride
DIN	Deutsches Institut für Normung eV
ANSI	Amerikaans Nationaal Standaard Instituut
JIS	Japanse industriële normen
CZS	Chinese nationale normen
GB	Nationale verplichte nationale normen
ISO	Internationale Standaardenorganisatie
AU	Australië standaard
ASTM	American Society for Testing en Materialen
SGS	Societe Generale de Surveillance SA
NSF	Stichting Nationale Sanitatie

Waarom kiezen voor Huasheng?

1. We kunnen zelf matrijzen ontwerpen en produceren en vervolgens elk onderdeel van de klep vervaardigen, zodat we een meer compatitieve prijs hebben en de kwaliteit kunnen garanderen;
2. Wij bieden OEM-service en leggen verschillende stijlen voor, bieden onze klanten het nieuwste goede ontwerp;
3. We werken met grote klanten in het Midden-Oosten, Noord-Amerika, Zuidoost-Azië, Afrika;
4. We hebben een standaard testproces voor de leveringsgoederen;
5. We bieden onze klanten altijd de beste kwaliteit en professionele service, al zoveel jaren, we hebben er ervaring mee.
6. Wij heten elke jongere en peer welkom in ons bedrijf, bedankt voor uw suggesties en ideeën.

toon kamer

Huasheng-voordeel

Beheer:

Beheerders hebben een buitenlandse opleidingsachtergrond of werkervaring, ze introduceren up-to-date managementvaardigheden en geavanceerde technologieën voor het team

Machines:

Meer dan 200 injectiemachines, 80 mechanische verwerkingsapparatuur, inclusief machines geïmporteerd uit Taiwan, Japan en Duitsland

Ervaring:

Huasheng, opgericht in 1988, had meer dan 20 jaar ervaring in de extrusie en injectie van plastic

Kwaliteitsborging:

 24-uurs streng QC-team dat het ISO 9001-kwaliteitsmanagementsysteem volgt

Laboratorium:

Een afgerond systeem van up-to-date software en testapparatuur voor R&D

Huasheng Plastic is uitgerust met een professionele fabriek en is een van de beste fabrikanten in China die u cpvc socket true union kogelkraan din astm manual 1.0mpa kan aanbieden voor de water- en chemische industrie. We kunnen u ook de prijslijst aanbieden van cpvc socket true union kogelkraan din astm manual 1.0mpa voor de water- en chemische industrie, welkom om onze op maat gemaakte producten te kopen.
