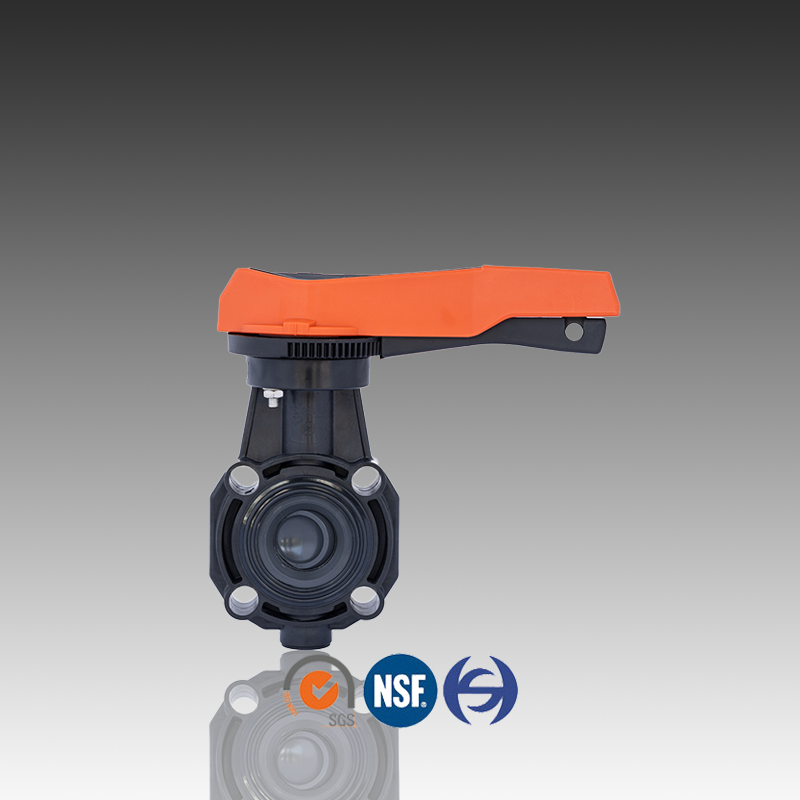

PVC-Exzenter-Absperrklappe, 1,0 MPa, Wafer-Typ, GF-Flanschanschluss

Beschreibung der  exzentrischen PVC-Absperrklappe mit 1,0 MPa-Flanschverbindung vom Wafer-Typ GF

Beschreibung:
Produktname	Absperrklappe mit PVC-Griff
Materialien	PVC
Größen	63mm-315mm
Farben	Dunkelgrauer und roter Griff; viele Farben, je nach Kundenwunsch
Verbindungen	Flansche
Druck	PN1.0
Sitz	EPDM/FPM
Standards	ISO 4422/JIS/ASTM/CNS/ANSI/DIN
Zertifizierungen	ISO14001, ISO9001

Abmessungen der  exzentrischen PVC-Absperrklappe mit 1,0 MPa-Flanschverbindung vom Typ GF

Abmessung (mm)								Arbeiten Druck (kg/C㎡)
Größe DN (De)	D	H	H1	H2	S	L1	L2
50(63)	104.00	266.00	77.00	134.00	44.50	102.00	212.50	10
65(75)	114.30	275.00	83.00	140.00	46.00	102.00	212.50	10
80(90)	130.00	288.00	89.00	146.00	48.60	102.00	212.50	10
100(110)	160.40	332.00	104.00	167.00	55.50	115.00	253.30	10
125(140)	186.00	361.00	117.00	181.00	63.00	115.00	253.30	10
150(160)	215.00	379.00	130.00	189.00	72.00	115.00	253.30	10
200(225)	269.00	449.00	158.00	210.00	73.00	150.00	410.00	10
250(280)	324.00	547.00	205.00	264.00	113.00	150.00	410.00	10
300(315)	336.60	590.00	228.00	285.00	114.40	150.00	410.00	10

MATERIALTABELLE

MATERIALTABELLE
NEIN.	Teile	Menge	Material
01	Griffkappe	1	PP+GF30%
02	Handhaben	1	PP+GF30%
03	Fahrersitz	1	PP+GF40%
04	Getriebesitz	1	PP+GF30%
05	Kragen	1	Edelstahl 304/316
06	Gefundenes Set	1	PP+GF30%
07	Körper	1	PP+GF30%
08	Führungshülse	2	PVC-U/PVC-C
09	O-Ring	8	EPDM/FPM
10	Ventilhülse	1	PVC-U/PVC-C
11	Scheibe	1	PVC-U/PVC-C
12	Welle	1	Edelstahl 304/316
13	Kragen	1	Edelstahl 304/316
14	Waschmaschine	1	Edelstahl 304/316
15	Waschmaschinenabdeckung	1	PP+GF30%
16	Bremsgriff	1	PP+GF30%
17	Frühling	1	Federstahl (verzinkt)
18	Dichtungsring	1	EPDM/FPM
19	Gummiring	2	EPDM/FPM

Beschreibung im Detail:

1. Einfach zu bedienen: Griff-/Schneckengetriebetyp, niedriges Drehmoment;

2. Verbindungsart: mit Flansch oder Wafer im Standard;

3. Qualitätsgarantie: 100 % werkseitig getestet, kein Leck;

4. Dauerhafte und lange Tests;

5. Größenbereich: 2'-16';2',2-1/2',3',4',5',6',8', 10',12', 14', 16'

6. Alkali- und säurebeständig;

7. Doppel-O-Ring-Design der Welle;

8. Naturkautschukring oder EPDM-Sitz.

Angaben zur Rohrgröße nach ASTM D1785/ASTM F441

Angaben zur Rohrgröße nach ASTM D1785/ASTM F441
Nennrohrgröße		Übergroßer Durchmesser	Normale Wandstärke
			SCH40	SCH80
DN15	1/2'	21.34	2.77	3.73
DN20	3/4'	26.67	2.87	3.91
DN25	1'	33.40	3.38	4.55
DN32	1-1/4'	42.16	3.56	4.85
DN40	1-1/2'	48.26	3.68	5.08
DN50	2'	60.32	3.91	5.54
DN65	2-1/2'	73.02	5.16	7.01
DN80	3'	88.90	5.49	7.62
DN100	4'	114.30	6.02	8.56
DN125	5'	141.30	6.55	9.52
DN150	6'	168.28	7.11	10.97
DN200	8'	219.08	8.18	12.70
DN250	10'	273.05	9.27	15.06
DN300	12'	323.85	10.31	17.45
DN350	14'	355.60	11.10	19.05
DN400	16'	406.40	12.70	21.41

Ausstellungsraum

Huasheng-Vorteil

Management:

Administratoren verfügen über einen Bildungshintergrund oder Berufserfahrung im Ausland und bringen aktuelle Managementfähigkeiten und modernste Technologien in das Team ein

Maschinen:

Über 200 Spritzgießmaschinen, 80 mechanische Bearbeitungsgeräte, darunter importierte Maschinen aus Taiwan, Japan und Deutschland

Erfahrung:

Huasheng wurde 1988 gegründet und verfügt über mehr als 20 Jahre Erfahrung in der Kunststoffextrusion und -injektion

Qualitätssicherung:

 24-Stunden-Team für strenge Qualitätskontrolle, das dem Qualitätsmanagementsystem ISO 9001 folgt

Labor:

Ein abgerundetes System aktueller Software und Testgeräte für Forschung und Entwicklung

Ausgestattet mit einer professionellen Fabrik ist Huasheng Plastic einer der besten Hersteller in China, der Ihnen exzentrische PVC-Absperrklappen mit 1,0 MPa-GF-Flanschverbindungen vom Wafer-Typ anbieten kann. Wir können Ihnen auch die Preislistenberatung für PVC-Exzenter-Absperrklappen mit 1,0 MPa-Wafer-GF-Flanschverbindung anbieten. Gerne können Sie unsere maßgeschneiderten Produkte kaufen.
