PVC Elbow vs Bend: الاختلافات الرئيسية وكيفية الاختيار

في الموقع، غالبًا ما يتم استخدام كلمتي 'الكوع' و'الانحناء' كما لو أنهما يعنيان نفس الشيء. لا يفعلون ذلك. الكوع PVC عبارة عن تركيب قياسي مصبوب بالحقن يدير الأنبوب بزاوية ثابتة، عادةً 45 درجة أو 90 درجة. منحنى PVC هو منحنى أكثر سلاسة وأكبر نصف قطره، إما يتكون من أنبوب مستقيم أو يتم توفيره كقطعة مسبقة التشكيل. قد يعني اختيار النوع الخطأ فقدانًا إضافيًا للتدفق، أو انسداد المصارف، أو فشل المفصل مبكرًا. يشرح هذا الدليل الفرق بين الكوع PVC والانحناء ومتى يتم استخدام كل منهما وكيفية تحديدهما بشكل صحيح.

الوجبات السريعة الرئيسية

• كل مرفق يغير اتجاهه، ولكن ليس كل تغيير اتجاه هو مرفق. 'الانحناء' هو المصطلح الأوسع.

• يتم توحيد الأكواع وبيعها على الرف. الانحناءات منحنية لتناسب التصميم.

• الانحناءات تعطي تدفقًا أكثر سلاسة. المرفقين يعطي تركيبًا سهلاً وقابلاً للتكرار.

• اطلب الأكواع وفقًا للمعايير (ASTM أو DIN أو JIS) بحيث تناسب أنبوبك.

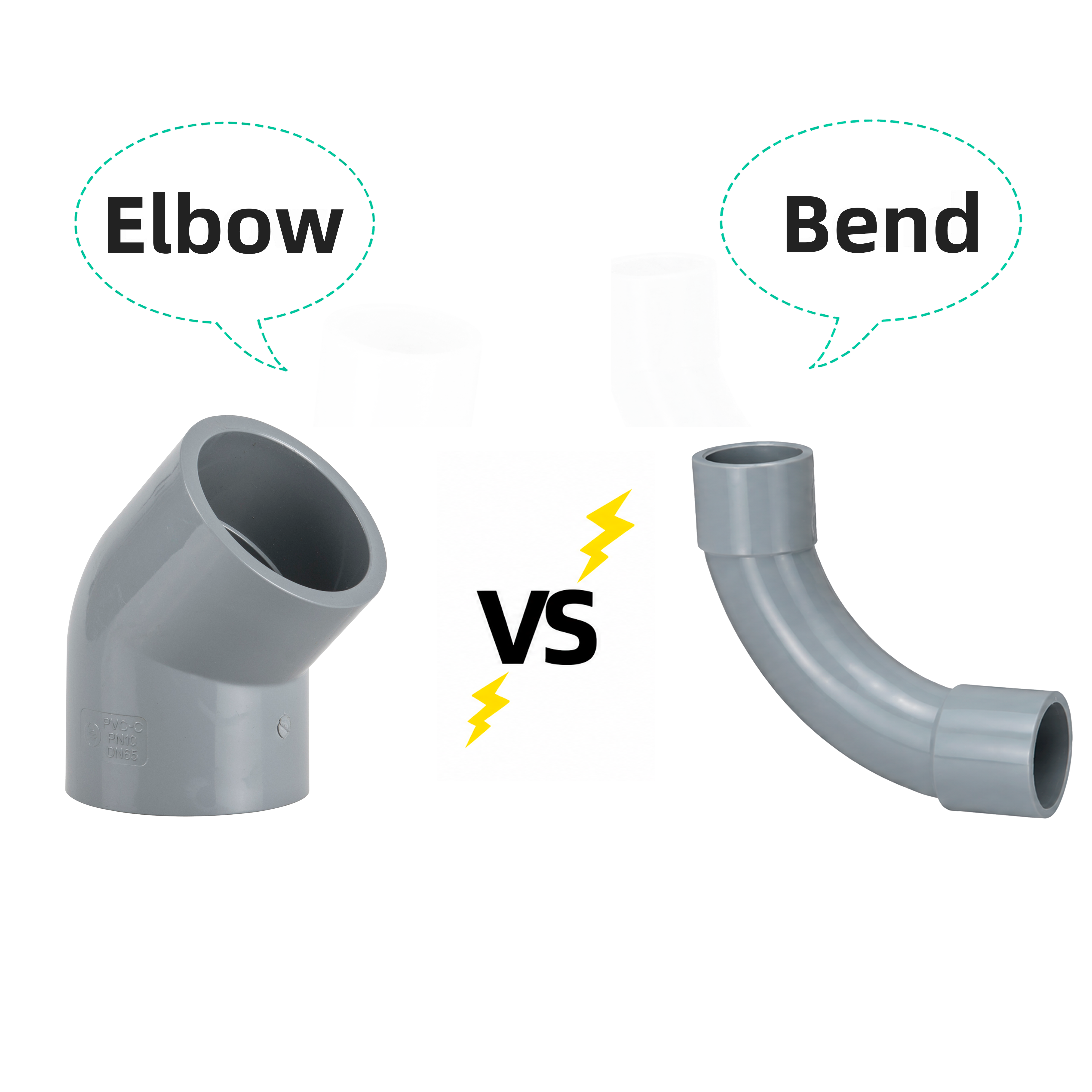

PVC الكوع مقابل الانحناء في لمحة

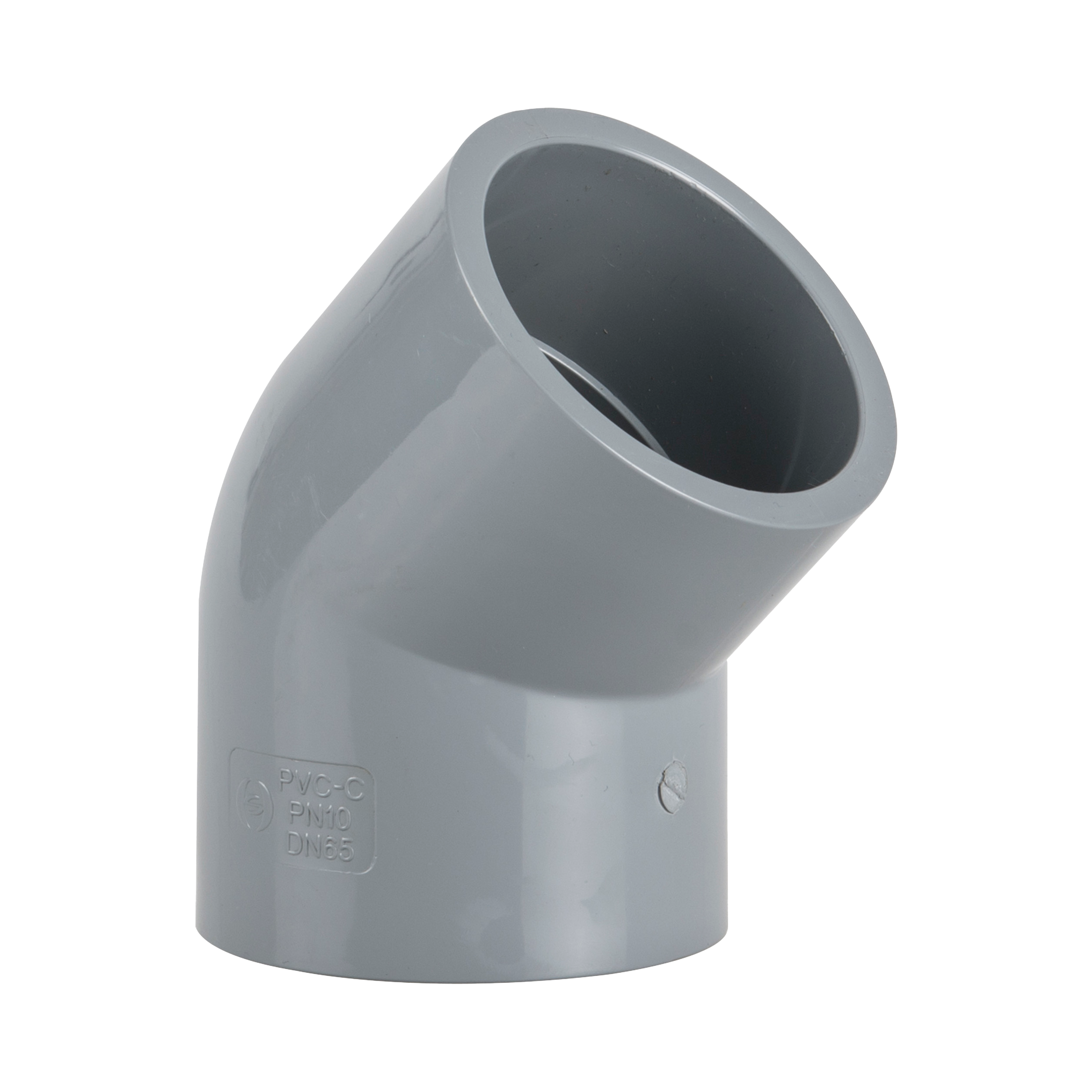

ما هو الكوع PVC؟

الكوع PVC عبارة عن تركيب جاهز يربط بين أنبوبين بزاوية محددة. إنها مصبوبة بالحقن، وبالتالي فإن الزاوية وسمك الجدار وأبعاد المقبس تكون متسقة من قطعة إلى أخرى. يمكنك توصيله بالأنبوب باستخدام الأسمنت التمهيدي والمذيب، أو بخيوط على الإصدارات الملولبة.

الزوايا المشتركة. الكوع بزاوية 90 درجة هو العمود الفقري لإمدادات المياه والري وأنابيب المعالجة. يوفر الكوع بزاوية 45 درجة دورانًا ألطف وانخفاضًا أقل في الضغط. غالبًا ما يتم استخدام مرفقين بزاوية 45 درجة بدلاً من مرفق واحد بزاوية 90 درجة عندما يكون التدفق مهمًا.

دائرة نصف قطرها قصيرة وطويلة. توفر الأكواع ذات نصف القطر القصير المساحة ولكنها تضيف المزيد من الاضطراب. تكلف الإصدارات ذات نصف القطر الطويل (المسح) أكثر قليلاً وتتدفق بشكل أفضل، لذا فهي تستحق الاستخدام حيثما تسمح المساحة بذلك.

المعايير. يتم تصنيع الأكواع وفقًا للمعايير المنشورة، لذا يمكنك طلبها عن طريق الكود بدلاً من الوصف. ومن الأمثلة النموذجية تجهيزات جدول ASTM (SCH40، SCH80)، وفئات ضغط DIN (PN10، PN16) وتركيبات JIS. تأكد دائمًا من تطابق المعيار مع الأنبوب الخاص بك، وإلا فلن تتناسب المقابس بشكل صحيح.

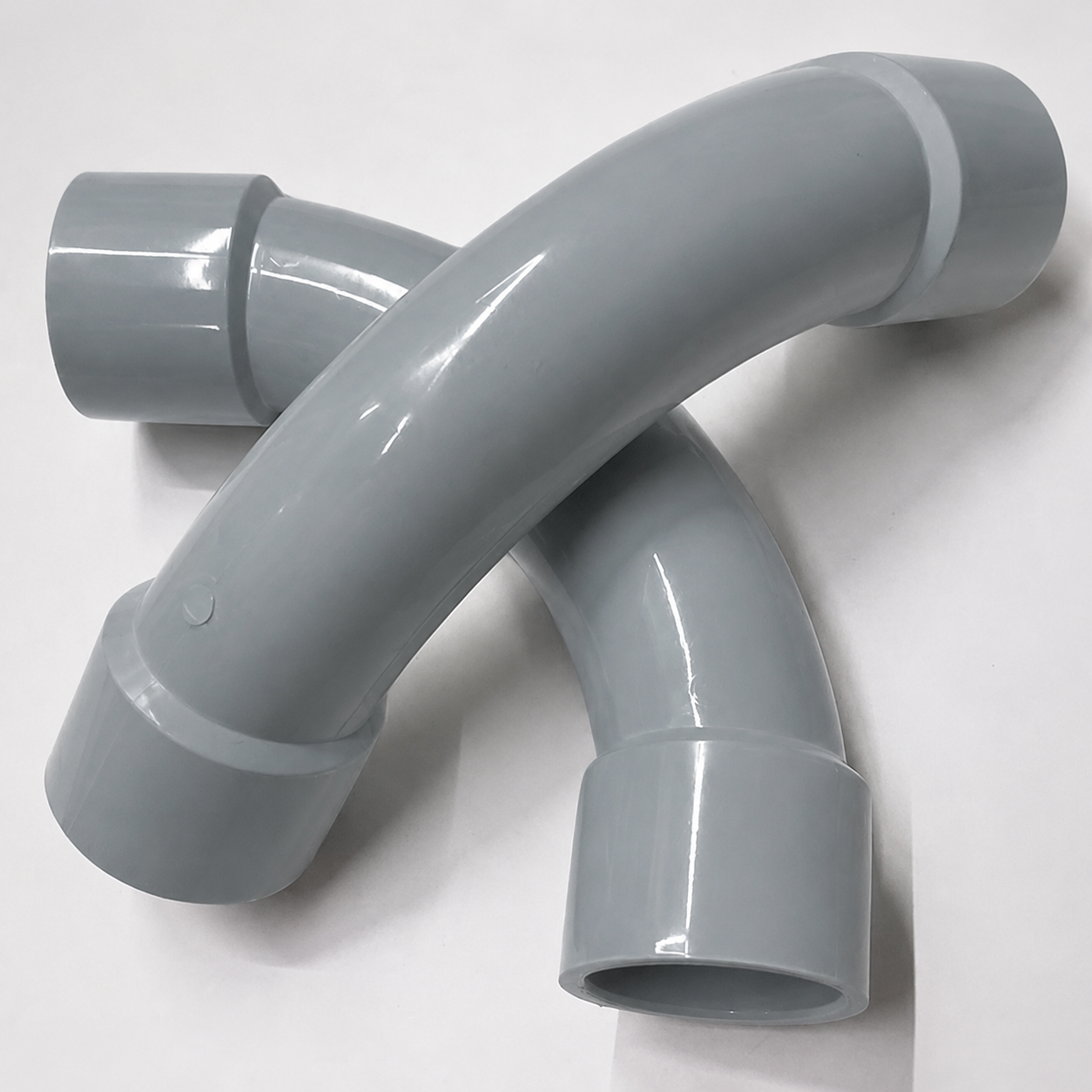

ما هو الانحناء PVC؟

إن انحناء PVC عبارة عن قسم منحني من الأنابيب يتغير اتجاهه تدريجيًا. نظرًا لأن المنحنى أوسع، يظل التدفق أكثر سلاسة وتقل احتمالية التقاط المواد الصلبة، وهذا هو السبب في أن الانحناءات والاجتياحات شائعة في الصرف.

الانحناءات تأتي في شكلين. يتم تشكيل الانحناء المُشكل مسبقًا في المصنع ويتم توفيره كقطعة نهائية، غالبًا بنهاية مأخذ. يتم عمل انحناء على شكل حقل في الموقع عن طريق تسخين الأنابيب المستقيمة وتشكيلها حول شكل. وفي كلتا الحالتين، يمكن أن يتطابق الانحناء مع أي زاوية تقريبًا، ويمكن أن يقلل من عدد المفاصل في الجري.

5 اختلافات رئيسية بين الأكواع والانحناءات البلاستيكية

1. التعريف والتصنيع. 'الكوع' يسمي تركيبًا قياسيًا محددًا، مصبوبًا في أدوات فولاذية. 'الانحناء' يصف أي منحنى سلس يتكون بالحرارة والتشكيل. طلب 'كوع بزاوية 90 درجة إلى ASTM SCH40' لا يترك مجالًا للشك. طلب 'الانحناء' يفي بالغرض. كما أن القالب يجعل المرفقين متناسقين، بينما تعتمد الانحناءات بشكل أكبر على التحكم في العملية.

2. نصف القطر والزاوية. المرفقين لديهم زاوية ثابتة ونصف قطر محدد. يمكن أن تتبع الانحناءات أي زاوية تقريبًا وتستخدم عادةً نصف قطر أكبر.

3. مقاومة التدفق. يجبر الكوع الضيق السائل على الدوران بشكل حاد، مما يزيد من الاضطراب وفقدان الضغط. يؤدي الانحناء الأوسع إلى خفض كليهما. في الخطوط الطويلة أو التي تتغذى بالجاذبية، يزداد الفرق.

4. المفاصل وسمك الجدار. يضيف كل مرفق مفاصل مقبسين، في حين أن الانحناء المتشكل يمكن أن يحل محل زوج من المرفقين وطول قصير من الأنابيب، لذلك هناك أماكن أقل للتسرب. من ناحية أخرى، تحافظ الأكواع المقولبة على سماكة جدار يمكن التحكم فيها خلال المنعطف، في حين أن الانحناء السيئ التشكيل يمكن أن يؤدي إلى ترقق أو تجعد جدار الأنبوب عند المنحنى.

5. التكلفة والتوافر. الأكواع رخيصة الثمن ومجهزة بمعظم الأحجام وسريعة التركيب. يمكن أن تكلف الانحناءات أكثر بسبب العمالة الإضافية أو التشكيل الخاص.

متى تستخدم الكوع مقابل الانحناء

ضغط إمدادات المياه والري. استخدم المرفقين القياسيين. فهي مصنفة للضغط وسهلة الفحص وسريعة الملاءمة.

الصرف الصحي وDWV. استخدم الانحناءات أو التركيبات الطويلة حيثما أمكن ذلك. يساعد المنحنى اللطيف المواد الصلبة على التحرك بدلاً من الاستقرار عند المنعطف.

الأنابيب الكيميائية والصناعية. اختر حسب معيار النظام والوسيط. تعتبر الأكواع القياسية أمرًا شائعًا، لكن خيارات نصف القطر الطويل تساعد في تقليل الضغط والاضطراب في الخطوط الصعبة.

مساحات ضيقة. تتناسب الأكواع ذات نصف القطر القصير مع الأماكن التي لا يمكن إجراء عملية المسح فيها.

جولات طويلة مع عدد قليل من المنعطفات. يساعد الانحناء في الحفاظ على انخفاض الاحتكاك وتقليل المفاصل.

قاعدة سريعة: لخط الضغط ذو الدوران القياسي، استخدم مرفقًا. للتصريف أو الجري الطويل أو المسار المخصص، استخدم الانحناء أو المسح.

هل يمكنك ثني الأنابيب البلاستيكية؟ (ولماذا لا يمكنك ثني المرفق)

نعم، يمكن ثني الأنابيب البلاستيكية المستقيمة بالحرارة، ولكن بعناية فقط. لا يمكن للكوع المصبوب أن يفعل ذلك. تم ضبط شكله وسمك جداره والضغوط الداخلية أثناء القولبة، لذا فإن إعادة تسخينه يؤدي إلى اعوجاج التجاويف وإضعاف المفصل.

إذا كنت بحاجة إلى منحنى مخصص:

• استخدم مسدسًا حراريًا أو مصدرًا حراريًا يمكن التحكم فيه، ولا تستخدم أبدًا لهبًا مكشوفًا.

• ادعم الجزء الداخلي بالرمل أو الزنبرك حتى لا ينهار الجدار.

• أبقِ المنحنى تدريجيًا. تحقق من الحد الأدنى لنصف قطر الانحناء الموصى به من قبل الشركة المصنعة للأنابيب بالنسبة لحجمك.

• دع الأنبوب يبرد في شكله دون إجباره.

تنحني الأقطار الأصغر بسهولة أكبر. تميل الأنابيب الكبيرة إلى الالتواء أو التسطيح، لذلك بالنسبة للأحجام الأكبر، يكون من الآمن شراء وصلة أو ثني مُشكل مسبقًا. يعد الانحناء على البارد أمرًا محفوفًا بالمخاطر: مادة PVC صلبة، ويمكن أن تتشقق أو تخفي تلف الشعر الذي يفشل لاحقًا تحت الضغط.

كيفية اختيار الحق

تحقق من هذه النقاط الثلاث قبل الطلب:

1. المتوسطة ودرجة الحرارة. يناسب PVC القياسي الماء البارد، مع تصنيف مستمر يبلغ حوالي 60 درجة مئوية (140 درجة فهرنهايت). بالنسبة للخطوط الساخنة، استخدم أنابيب CPVC، التي تبلغ درجة حرارتها حوالي 93 درجة مئوية (200 درجة فهرنهايت).

2. فئة القياسية والضغط. قم بمطابقة التركيب مع الأنبوب باستخدام المعايير المذكورة أعلاه.

3. حجم الأنابيب. تفضل الأحجام الأكبر التركيبات أو الانحناءات المشكلة مسبقًا على الانحناء الميداني.

بالنسبة للمساحة والتدفق والميزانية، راجع قسم 'متى يتم الاستخدام' أعلاه.

أكواع PVC ومن Huasheng

تقوم شركة Huasheng بتصنيع تجهيزات الأنابيب PVC وCPVC وفقًا للعديد من المعايير الدولية، لذلك يمكنك الحصول على أكواع وأنابيب متطابقة من مورد واحد. مجموعتنا تشمل أستم SCH40 و التجهيزات SCH80 ، الدين PN10 و التجهيزات PN16 , تجهيزات JIS و تجهيزات CPVC ، بالإضافة إلى أكواع PVC الشفافة للأنظمة التي تحتاج إلى رؤية التدفق فيها. نحن نقدم أيضا خدمة OEM بألوان وقوالب مخصصة للمشاريع التي تحتاج إلى شيء محدد.

لست متأكدا من المناسب الذي يناسب مشروعك؟ أرسل لنا حجم الأنبوب الخاص بك، وظروف العمل القياسية، وسوف يوصي فريقنا بالمطابقة. يمكنك أيضا طلب عينة أو تحميل لدينا الكتالوج الإلكتروني.

الأسئلة الشائعة حول PVC Elbow vs Bend

ما الفرق بين الكوع 90 درجة والانحناء 90 درجة؟
كلاهما يديران الأنبوب بمقدار 90 درجة. الكوع عبارة عن تركيب مصبوب بدورة أكثر إحكامًا، في حين أن الانحناء له نصف قطر أوسع وأكثر سلاسة ويتم تشكيله أو تشكيله مسبقًا من الأنابيب.

هل الانحناء أفضل من الكوع للتصريف؟
عادة. يتيح المنحنى اللطيف للمواد الصلبة المرور بسهولة أكبر. بالنسبة لخطوط الضغط، تعتبر الأكواع القياسية هي الخيار العملي.

هل يمكنني تسخين مرفق PVC لتغيير زاويته؟
لا، فتسخين الكوع المقولب يشوهه ويضعفه. قم بثني الأنبوب المستقيم بدلًا من ذلك، أو قم بدمج مرفقين بزاوية 45 درجة.

هل يمكنني استخدام أكواع PVC للمياه الساخنة؟
ليس من مادة PVC القياسية. استخدم تركيبات CPVC للخطوط الساخنة.

ما هو الفرق بين الاجتياح والمرفق؟
عملية المسح هي نسخة ذات نصف قطر طويل مع منحنى ألطف. تبيع بعض الشركات المصنعة أكواع المسح، ولهذا السبب يمكن أن تتداخل التسمية.

خاتمة

الكوع عبارة عن تركيب موحد بزاوية ثابتة ودوران أكثر إحكامًا. الانحناء هو منحنى أكثر سلاسة يمكن تشكيله ليناسب التصميم. استخدم المرفقين لخطوط الضغط والمساحات الضيقة، والانحناءات أو المسحات للتصريف وللجري لمسافات طويلة.
