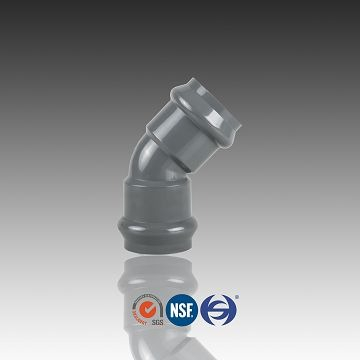

रबर रिंग जोड़, नल कनेक्शन के साथ पीवीसी कोहनी 45 डिग्री

पीवीसी कोहनी 45 डिग्री रबर रिंग जोड़ के साथ, नल कनेक्शन विवरण：

विवरण:
आइटम का नाम	पीवीसी एल्बो 45° F/F PN10
सामग्री	पॉलीविनाइल क्लोराइड
आकार(डी)	63~355 मिमी
रंग	हल्का भूरा रंग
संबंध	रबर की अंगूठी का प्रकार
दबाव	पीएन10
मानक	ISO1452
प्रमाणन	ISO14001, एसजीएस, ISO9001, CE
मजबूत OEM/ODM क्षमता के साथ निर्माण

उत्पाद आरेखण

रबर रिंग जोड़ के साथ पीवीसी कोहनी 45 डिग्री, नल कनेक्शन आयाम

कोहनी 45º(F/F)PN10
आकार（डी）	बाहरी आयाम (मिमी)
	डी0	डी1	d1	टी	एल
63	74.50	65.30	62.00	76.00	96.00
75	88.50	77.50	73.50	84.50	110.00
90	105.50	92.50	88.50	95.00	122.50
110	125.70	111.50	108.00	122.00	152.00
160	181.50	162.30	158.00	141.00	183.50
200	225.00	202.50	197.00	152.00	203.00
225	251.50	227.50	221.00	139.00	217.00
250	276.50	252.30	247.00	152.00	236.00
315	347.80	318.30	312.00	198.00	291.00
355	388.50	356.63	326.00	235.00	315.00

रबर रिंग जोड़ के साथ पीवीसी कोहनी 45 डिग्री, नल कनेक्शन पैकिंग सूची

विवरण	आकार	पीसी/सीटीएन	लंबाई (सेमी)	चौड़ाई (सेमी)	ऊंचाई (सेमी)
कोहनी 45º(एफ/एफ)	डी63	21	43.5	31	30
	दे75	18	47.5	32	34.5
	De90	18	53	38	35.5
	De110	8	53	38	35.5
	डी160	4	53	38	38
	डी200	4	66	45.5	43.5
	डी225	2	57	40	49.5
	डी250	2	66	44	53
	डी315	1	53.5	39.5	63.5
	डी355	1	58	47	71

रबर रिंग जोड़ के साथ पीवीसी कोहनी 45 डिग्री, नल कनेक्शन विश्लेषण का प्रमाण पत्र (सीओए)

विश्लेषण प्रमाणपत्र (सीओए)
उत्पाद: कोहनी 45° 315 मिमी पीएन10 आरआर	निर्माण: जियांग्सू हुआशेंग प्लास्टिक कंपनी लिमिटेड
बैच नंबर: HST150730	निर्माण दिनांक: 2016-05-30
नमूना मात्रा: 10 पीसी	परीक्षण दिनांक:2016-05-30

संपत्ति	इकाई	आवश्यकताएं				परिणाम	मूल्यांकन
उपस्थिति	___	आंतरिक और बाहरी सतह चाहिए घ चिकना, स्वच्छ और स्कोरिंग से मुक्त हो, गुहाएँ और अन्य सतह दोष				चिकना और साफ़ सतह	ठीक है
हाइड्रोलिक परीक्षण (20℃, 1 घंटा)	___	D≤90 4.20×PN10		कोई दरार नहीं		कोई दरार नहीं	ठीक है
	___	डी>90 3.36×पीएन10
ओवन परीक्षण (150℃, 1 घंटा)	___	कोई क्रैकिंग और ब्लिस्टरिंग नहीं				कोई दरार नहीं और फफोले पड़ना	ठीक है
अनुप्रस्थ क्रशिंग (इसका 40%) चरम व्यास)	___	कोई दरार नहीं				कोई दरार नहीं	ठीक है
उपरोक्त परिणाम आईएसओ 1452 पर आधारित है।

रबर रिंग जोड़ के साथ पीवीसी कोहनी 45 डिग्री, नल कनेक्शन आकार मानक

आकार मानक(मिमी)
वस्तु	355 मिमी
बिछाने की गहराई	183.5
शरीर की मोटाई	15

शो रूम

हुआशेंग लाभ

प्रबंध:

प्रशासकों के पास विदेशी शिक्षा पृष्ठभूमि या कार्य अनुभव है, वे टीम को नवीनतम प्रबंधन कौशल और अत्याधुनिक तकनीकों से परिचित कराते हैं

मशीनरी:

200 से अधिक इंजेक्शन मशीनें, 80 यांत्रिक प्रसंस्करण उपकरण, जिनमें ताइवान, जापान और जर्मनी से आयातित मशीनरी शामिल हैं

अनुभव:

हुआशेंग की स्थापना 1988 में हुई थी, जिनके पास प्लास्टिक एक्सट्रूज़न और इंजेक्शन में 20 वर्षों से अधिक का अनुभव था

गुणवत्ता आश्वासन:

 24 घंटे की कठोर क्यूसी टीम जो आईएसओ 9001 गुणवत्ता प्रबंधन प्रणाली का पालन करती है

प्रयोगशाला:

अनुसंधान एवं विकास के लिए अद्यतन सॉफ्टवेयर और परीक्षण उपकरणों की एक गोलाकार प्रणाली

एक पेशेवर फैक्ट्री से सुसज्जित, हुआशेंग प्लास्टिक चीन के सर्वश्रेष्ठ निर्माताओं में से एक है जो आपको रबर रिंग जॉइंट, नल कनेक्शन के साथ पीवीसी एल्बो 45 डिग्री की पेशकश कर सकता है। हम आपको रबर रिंग जॉइंट के साथ पीवीसी एल्बो 45 डिग्री की मूल्य सूची परामर्श भी प्रदान कर सकते हैं। नल कनेक्शन, हमारे अनुकूलित उत्पादों को खरीदने के लिए आपका स्वागत है।
