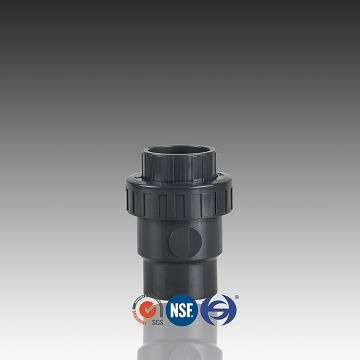

PVC Single Union kontraventil DIN standardspecifikation

Beskrivelse af  PVC Single Union kontraventil DIN Standard

Beskrivelse:
Elementernes navn	PVC Single Union kontraventil
Materiale	Polyvinylchlorid/PVC/UPVC
Størrelse	20~110 mm
Farve	Mørkegrå; andre farver
forbindelse	Stikkontakt
Tryk	Mellemtryk, PN10, PN16
Mærkenavn	Huasheng; OEM
Standard	DIN, BS En1452
Certificering	SGS, CE, NSF, ISO14001, ISO9001
Led	Solvent svejsesamlinger
Medier	Vand/væske



Dimension af  PVC Single Union kontraventil  DIN Standard

（DIN）VENTIL
Dimension (mm)							Arbejder Tryk (㎏/C㎡)	Minimum Åben Tryk (㎏/C㎡)
Størrelse DN (De)	D	d0	d1	d2	T	L
15(20)	47.00	26.90	20.30	19.95	16.50	77.50	10	0,15~0,3
20(25)	53.90	32.50	25.30	24.95	19.00	94.50	10	0,15~0,3
25(32)	67.00	40.30	32.30	31.90	22.50	111.00	10	0,15~0,3
32(40)	78.50	49.40	40.35	39.90	26.50	129.00	10	0,15~0,3
40(50)	93.20	61.60	50.35	49.90	31.50	143.00	10	0,15~0,3
50(63)	110.60	73.40	63.40	62.90	36.70	154.70	10	0,15~0,3
65(75)	130.60	89.60	75.40	74.90	44.00	185.40	10	0,15~0,3
80(90)	148.40	105.50	90.50	89.90	51.50	213.70	10	0,15~0,3
100(110)	173.40	126.50	110.60	109.90	61.50	238.40	10	0,15~0,3

MARTERIALBORD

MARTERIALBORD
Ingen.	Parte	Mængde	Materiale
01	Vandhane	1	PVC-U/PVC-C
02	Møtrik	1	PVC-U/PVC-C
03	Gummi ring	1	EPDM/FPM
04	Placeret ring	1	PVC-U/PVC-C
05	Bold	1	PVC-U/PVC-C
06	Legeme	1	PVC-U/PVC-C

Pakningsdetaljer for  PVC Single Union kontraventil

Pakningsdetaljer
Ingen	Beskrivelse	Størrelse	Stk/ctn	Vægt (g/stk)	Længde (cm)	Bredde (cm)	Højde (cm)
1	Enkelt union bundventil	DN15	192	105.99	38	38	34
2		DN20	147	170.00	40	40	40
3		DN25	72	282.45	43	43	33
4		DN32	32	441.71	33	33	37
5		DN40	32	690.09	53	38	31.5
6		DN50	18	1087.62	48.5	36	32

Detaljer om rørstørrelse for ASTM D1785/ASTM F441

Detaljer om rørstørrelse for ASTM D1785/ASTM F441
Nominel rørstørrelse		Stor diameter	Normal væg tykkelse
			SCH40	SCH80
DN15	1/2'	21.34	2.77	3.73
DN20	3/4'	26.67	2.87	3.91
DN25	1'	33.40	3.38	4.55
DN32	1-1/4'	42.16	3.56	4.85
DN40	1-1/2'	48.26	3.68	5.08
DN50	2'	60.32	3.91	5.54
DN65	2-1/2'	73.02	5.16	7.01
DN80	3'	88.90	5.49	7.62
DN100	4'	114.30	6.02	8.56
DN125	5'	141.30	6.55	9.52
DN150	6'	168.28	7.11	10.97
DN200	8'	219.08	8.18	12.70
DN250	10'	273.05	9.27	15.06
DN300	12'	323.85	10.31	17.45
DN350	14'	355.60	11.10	19.05
DN400	16'	406.40	12.70	21.41

Fordel ved  PVC Single Union kontraventil

1. God pris, lave installationsomkostninger

2. Let materiale, let at installere, spar tid

3. Korrosionsbestandig, stabilitet

4.Væggen er lys og ren

5.Ingen varmeoverførsel

6.Ikke-ledende, betændelseshæmmende

Anvendelse af  PVC Single Union kontraventil DIN standardspecifikation :

1. byggeri, bygninger, swimmingpool, varme kilder;

2. mad og drikkevarer, glucose, citronsyre, stivelse, sodavand;

3. mikroelektronisk industri, PCB, TFT-LCD, LED, wafer;

4. vandbehandling, rent vand, spildevand;

5. kemikalier, alkalisk klor, kobber, aluminium, stål; 6. Medicinsk;

7. osv.

udstillingslokale

Huasheng fordel

Ledelse:

Administratorer har en oversøisk uddannelsesbaggrund eller arbejdserfaring, de introducerer opdaterede ledelsesevner og banebrydende teknologier til teamet

Maskineri:

Over 200 injektionsmaskiner, 80 mekaniske behandlingsudstyr, inklusive maskiner importeret fra Taiwan, Japan og Tyskland

Erfaring:

Huasheng etableret i 1988, som havde over 20 års erfaring med plastekstrudering og -injektion

Kvalitetssikring:

 24-timers Rigorous QC Team, der følger ISO 9001 kvalitetsstyringssystem

Laboratorium:

Et afrundet system af opdateret software og testudstyr til R&D

Udstyret med en professionel fabrik er Huasheng Plastic en af ​​de bedste producenter i Kina, der kan tilbyde dig pvc enkelt union kontraventil efter standardspecifikation. Vi kan også tilbyde dig prislistekonsultation af pvc single union kontraventil din standardspecifikation, velkommen til at købe vores tilpassede produkter.
