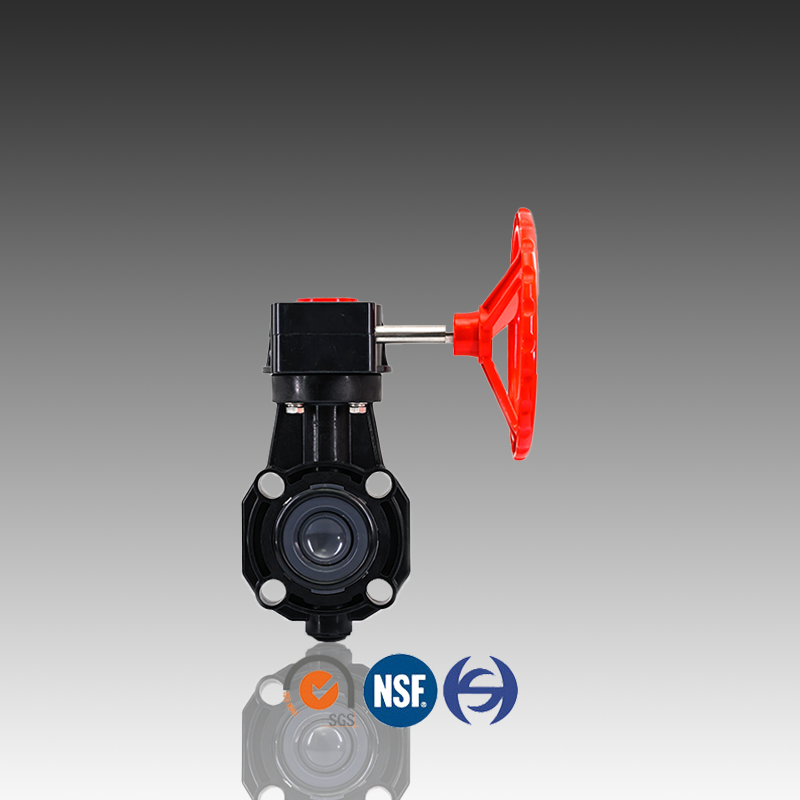

PVC excentrisk gearet sommerfugleventil til kemisk industri

Beskrivelse af PVC excentrisk gearet sommerfugleventil til kemisk industri

Beskrivelse:
Produktnavne	PVC gearet sommerfugleventil
Hovedmaterialer	UPVC
Specifikation	2'-12'
Farven	rødt håndtag og mørkegrå ventilhus; give andet farvedesign, efter kundernes krav
Forbinde	flange med pakning
Presset	10 bar
Mediers temperatur	Middel temperatur
Standarden	ISO 4422/CNS/ANSI/DIN/JIS/ASTM
Certifikatet	NSF, ISO14001, ISO9001, SGS, CE

Dimension af  PVC excentrisk gearet sommerfugleventil til kemisk industri

(DIN/ASTM/JIS)VENTIL
Dimension (mm)								Arbejder Tryk (kg/C㎡)
Størrelse DN（De）	D	H	H1	H2	S	L1	L2
50(63)	104.0	307.48	77.0	230.48	44.50	153.0	108.0	10
65(75)	114.3	320.13	83.0	237.13	46.00	153.0	108.0	10
80(90)	130.0	332.13	89.0	243.13	48.60	153.0	108.0	10
100(110)	160.4	367.77	104.0	263.77	55.50	153.0	108.0	10
125(140)	186.0	411.47	117.0	294.47	63.00	166.0	119.0	10
150(160)	215.0	472.30	130.0	342.30	72.00	166.0	119.0	10
200(225)	269.0	521.54	158.0	363.54	73.00	268.0	223.0	6
250(280)	324.0	620.51	205.0	415.51	113.00	285.5	223.0	6
300(315)	336.6	722.24	228.0	494.24	114.40	342.5	323.0	6

MATERIALTABEL

MATERIALTABEL
Ingen.	Dele	Mængde	Materiale
01	Snekkedrev sæt	1	aluminiumslegering
02	Krave	1	SS304/316
03	Placeret sæde	1	PP+GF30 %
04	Pakning	1	PP+GF30 %
05	Bolt	4	SS 304/316
06	Legeme	1	PP+GF30 %
07	Styrehylster	2	PVC-U/PVC-C
08	O-ring	8	EPDM/FKM
09	Ventilmanchet	1	PVC-U/PVC-C
10	disk	1	PVC-U/PVC-C
11	Tætningsring	1	EPDM/FKM
12	Aksel	1	Rustfrit stål 304/316
13	Gummi ring	2	EPDM/FKM
14	Krave	1	SS304/316
15	Vaskemaskine	1	SS304/316
16	Skive dæksel	1	PP+GF30 %

Pakningsdetaljer for PVC excentrisk gearet sommerfugleventil til kemisk industri

Pakningsdetaljer
Ingen	Beskrivelse	Størrelse	Stk/ctn	Vægt (g/stk)	Længde (cm)	Bredde (cm)	Højde (cm)
1	Gear butterfly ventil (DIN ASTM JIS)	DN50	2	2163.7	36	36	26
2		DN65	2	2262.7	47.5	47.5	25.5
3		DN80	2	2449.7	47.5	47.5	25.5
4		DN100	2	2849.0	49	40	26.5
5		DN125	2	3871.34	49	40	26.5
6		DN150	2	4620.0	49	40	26.5
7		DN200	1	11295.9	54	28	33
8		DN250	1	15228.95	69	35.5	37
9		DN300	1	23038.95	74	40	30

1. 100% fabrikstestet under 8KGS lufttryk;

2. Godt og høj kvalitetskontrol;

3. Miljøvenlig, giftfri, flot og lang levetid;

4. Let vægt, let at håndtere og transportere;

5. Bløde farver og fremragende design, velegnet til installation enten udsat eller skjult;

6. Vidunderlig evne til kemisk korrosionsbestandighed;

7. Nem og hurtig installation, hvilket gør omkostningerne minimeret;

8. Udbredt i bygning, kunstvanding, industri og swimmingpool;

9. Lille ordre er acceptabel;

10. Kundens design og logo er velkomne.

Certifikat

MLSEPRC	Fremstillingslicens for Special Equitment People's Republic of China
HPNMERC	High Polymer New Material Engineering Research Center
JPPSERC	Jiangsu Plastic Piping System Engineering Research Center
GB/T24001 / ISO14001:2004	Certifikat for miljøledelsessystem
GB/T19001-2008 / ISO9001-2008	Godkendelsesbevis
NPQTC	Nationalt kvalitetsovervågningstestcenter for plastprodukter
SGS	Society General de Surveillance
C.PQI&SI	Changzhou Product Quality Inspection & Supervision Institute
CERTIFICERING FOR MÅLEKONTRAKT	CERTIFICERING FOR MÅLEKONTRAKT
Rapport om sanitær inspektion	Rapport om sanitær inspektion

udstillingslokale

Huasheng fordel

Ledelse:

Administratorer har en oversøisk uddannelsesbaggrund eller arbejdserfaring, de introducerer opdaterede ledelsesevner og banebrydende teknologier til teamet

Maskineri:

Over 200 injektionsmaskiner, 80 mekaniske behandlingsudstyr, inklusive maskiner importeret fra Taiwan, Japan og Tyskland

Erfaring:

Huasheng etableret i 1988, som havde over 20 års erfaring med plastekstrudering og -injektion

Kvalitetssikring:

 24-timers Rigorous QC Team, der følger ISO 9001 kvalitetsstyringssystem

Laboratorium:

Et afrundet system af opdateret software og testudstyr til R&D
