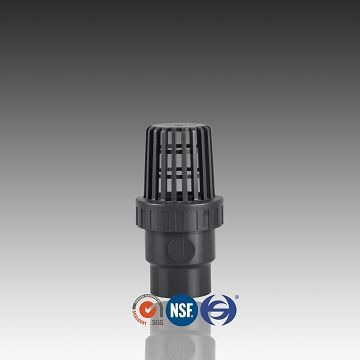

Spodní ventil s jedním šroubem z PVC 1,0 MPa Standard DIN

Popis spodního  ventilu z PVC s jedním šroubem 1,0 MPa podle normy DIN

Popis:
Název položky	Jednotný spodní ventil z PVC
Materiál	PVC-u/UPVC
Velikost	DN15-50
Barva	Vysoce kvalitní tmavě šedá; dle požadavku zákazníka
spojení	Zásuvka; cement
Tlak	Středotlaký, PN10, PN16
Teplota média:	Střední teplota
Norma	RÁMUS
Osvědčení	ISO14001, ISO9001, SGS, CE, NSF
Klouby	Rozpouštědlové svařovací spoje
Média	Voda/kapalina



Rozměry spodního ventilu s jednoduchým připojením z PVC 1,0 MPa Standard DIN

(DIN) VENTIL
Rozměr (mm)							Pracovní Tlak (㎏/C㎡)	Minimálně otevřeno Tlak (㎏/C㎡)
Velikost DN (De)	D	d0	d1	d2	T	L
15(20)	47.00	27.90	20.30	19.96	16.50	113.00	10	0,15 až 0,3
20(25)	53.90	32.50	25.30	24.95	19.00	132.40	10	0,15 až 0,3
25(32)	67.00	40.30	32.30	31.90	22.50	145.70	10	0,15 až 0,3
32(40)	78.50	49.30	40.35	39.90	26.50	177.40	10	0,15 až 0,3
40(50)	93.00	61.60	50.35	49.90	31.50	201.60	10	0,15 až 0,3
50(63)	110.60	74.00	63.40	62.90	36.70	215.80	10	0,15 až 0,3

MARTERIAL STŮL

MARTERIAL STŮL
Žádný.	Parte	Množství	Materiál
01	Síťovaný kryt	1	PVC-U/PVC-C
02	Podložka	1	PVC-U/PVC-C
03	Gumový kroužek	1	EPDM/FPM
04	Umístěný prsten	1	PVC-U/PVC-C
05	Míč	1	PVC-U/PVC-C
06	Tělo	1	PVC-U/PVC-C

Podrobnosti o balení  PVC jednoduchého spodního ventilu 1,0 MPa DIN Standard

Podrobnosti o balení
Žádný	Popis	Velikost	ks/ctn	Hmotnost (g/ks)	Délka (cm)	Šířka (cm)	výška (cm)
1	Jednodílný zpětný ventil	DN15	224	95.16	37	34	33
2		DN20	196	191.14	40	40	40
3		DN25	90	261.49	43	34	36
4		DN32	72	404.36	51	49	28
5		DN40	27	655.97	43.5	31	30
6		DN50	18	1023.80	37	34	33
7		DN65	18	1647.36	40	40	40
8		DN80	8	2453.88	30.5	30.5	45.5
9		DN100	4	3819.53	36	36	26

Podrobnosti o velikosti potrubí ASTM D1785/ASTM F441

Podrobnosti o velikosti potrubí ASTM D1785/ASTM F441
Jmenovitý rozměr potrubí		Nadměrný průměr	Normální tloušťka stěny
			SCH40	SCH80
DN15	1/2'	21.34	2.77	3.73
DN20	3/4'	26.67	2.87	3.91
DN25	1'	33.40	3.38	4.55
DN32	1-1/4'	42.16	3.56	4.85
DN40	1-1/2'	48.26	3.68	5.08
DN50	2'	60.32	3.91	5.54
DN65	2-1/2'	73.02	5.16	7.01
DN80	3'	88.90	5.49	7.62
DN100	4'	114.30	6.02	8.56
DN125	5'	141.30	6.55	9.52
DN150	6'	168.28	7.11	10.97
DN200	8'	219.08	8.18	12.70
DN250	10'	273.05	9.27	15.06
DN300	12'	323.85	10.31	17.45
DN350	14'	355.60	11.10	19.05
DN400	16'	406.40	12.70	21.41

Specifikace f PVC Single Union Spodní ventil 1,0 MPa DIN Standard

Prodej DN15 až DN50 PVC spodní ventil

Minimální tlaková ztráta,

Pro vertikální instalaci

Snadná obsluha

Protiblokovací

Použitelná místa pro PVC-U trubky a tvarovky:

1. Vodárny;

2. Výstavba nemovitostí ;

3. Vrtání studní;

4. chemické továrny;

předváděcí místnost

Výhoda Huasheng

Řízení:

Administrátoři mají zahraniční vzdělání nebo pracovní zkušenosti, zavádějí do týmu nejnovější manažerské dovednosti a špičkové technologie

Stroje:

Přes 200 vstřikovacích strojů, 80 mechanických zpracovatelských zařízení, včetně strojů dovezených z Tchaj-wanu, Japonska a Německa

Zažít:

Huasheng založená v roce 1988, která měla více než 20 let zkušeností s vytlačováním a vstřikováním plastů

Zajištění kvality:

 24hodinový tým přísné kontroly kvality, který dodržuje systém řízení kvality ISO 9001

Laboratoř:

Zaoblený systém aktuálního softwaru a testovacích zařízení pro výzkum a vývoj

Huasheng Plastic, vybavený profesionální továrnou, je jedním z nejlepších výrobců v Číně, který vám může nabídnout spodní ventil s jedním spojem PVC 1,0 mpa din standard. Můžeme vám také nabídnout konzultaci s ceníkem spodního ventilu s jedním spojem z PVC standardu 1,0 mpa din, vítejte na nákup našich přizpůsobených produktů.
