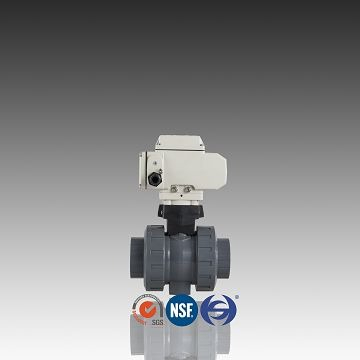

CPVC Electric True Union Ball Ventil Uion Připojení DIN ASTM Standard 1,6 MPa

Popis připojení CPVC Electric True Union Kulový ventil Uion DIN ASTM Standard 1,6 MPa

Popis:
Název produktu	CPVC elektrický kulový ventil True Union
Hlavní materiál	CPVC/EPDM/FPM/ocel
Rozsah velikosti	20~110 mm
Barva ventilku	Světle šedá
způsoby připojení	Zásuvka
Rozsah tlaku	PN10~PN16
Moc	Elektrický pohon
Standardní název	DIN, ANSI, CNS, NPT, BSPT, BS, JIS
Název certifikace	ISO14001, ISO9001, SGS, NSF, CE

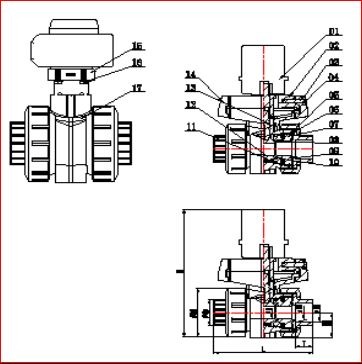

Výkres produktu

Rozměr  připojení CPVC Electric True Union Kulový ventil Uion Standard DIN ASTM 1,6 MPa

(DIN )VENTIL
Rozměr (mm)										Pracovní tlak       (kg/C㎡)
Velikost DN (De)	D0	d0	d1	d2	d	H1	H	T	L
15(20)	51.50	27.40	20.30	19.95	15.50	26.30	201.50	17.00	95.50	10
20(25)	59.00	32.70	25.30	24.95	20.50	30.60	209.00	19.50	109.10	10
25(32)	70.00	41.30	32.30	31.90	26.00	39.10	220.00	23.00	122.60	10
32(40)	85.40	49.60	40.35	39.90	33.00	44.20	235.40	27.00	147.30	10
40(50)	98.90	60.20	50.35	49.90	39.00	52.20	248.90	32.00	158.80	10
50(63)	122.20	76.00	63.40	62.90	51.00	71.30	272.20	38.50	182.80	10
65(75)	158.60	89.60	75.40	74.90	64.00	82.80	353.60	44.50	234.00	10
80 (90)	192.10	105.40	90.50	89.90	81.00	99.30	397.10	52.00	255.00	10
100 (110)	223.60	128.40	110.60	109.90	99.00	115.20	438.60	62.00	297.00	10

(ASTM)VENTIL
Rozměr (mm)										Pracovní Tlak (kg/C㎡)
Velikost(')	D0	d0	d1	d2	d	H1	H	T	L
1/2'	51.50	27.40	21.54	21.23	15.50	26.30	201.50	23.22	107.90	10
3/4'	59.00	32.70	26.87	26.57	20.50	30.60	209.00	26.40	122.90	10
1'	70.00	41.30	33.66	33.27	26.00	39.10	220.00	29.57	135.70	10
1-1/4'	85.40	49.60	42.42	42.04	33.00	44.20	235.40	32.75	158.80	10
1-1/2'	98.90	60.20	48.56	48.11	39.00	52.20	248.90	32.00	166.80	10
2'	122.20	76.00	60.63	60.17	51.00	71.30	272.20	39.10	182.80	10
2-1/2'	158.60	89.60	73.38	72.85	64.00	82.80	353.60	44.50	236.00	10
3'	192.10	105.40	89.31	88.70	81.00	99.30	397.10	48.60	249.00	10
4'	223.60	128.40	114.76	114.07	99.00	115.20	438.60	58.15	289.00	10

Žádný.	Díly	Množství	Materiál
01	Elektrický pohon	1	hliníková slitina
02	Horní kryt konektoru	1	PP+GF30 %
03	Šroub	2	Nerez
04	Spodní kryt konektoru	1	PP+GF30 %
05	Matice	2	PVC-U/PVC-C
06	Kohoutek	2	PVC-U/PVC-C
07	Nosič těsnění	1	PVC-U/PVC-C
08	Míčové sedadlo	2	PTFE/TPE+PP
09	O-kroužek 1	2	EPDM/FPM
10	O-kroužek 2	2	EPDM/FPM
11	O-kroužek 3	1	EPDM/FPM
12	Míč	1	PVC-U/PVC-C
13	O-kroužek 4	2	EPDM/FPM
14	Pevná spona	2	PP+GF30 %
15	Spojení	1	PP+GF30 %
16	Šroub	4	Nerez
17	Tělo	1	PVC-U/PVC-C

Podrobnosti o balení kulového ventilu se závitem z PVC Závit Standard DIN BSPT

Žádný	Popis	Velikost	ks/ctn	Hmotnost (g/ks)	Délka (cm)	Šířka (cm)	výška (cm)
1	Elektrický kulový ventil se skutečným šroubením	DN15	4	1319.95	42	29	22
2		DN20	4	1360.73	42	29	22
3		DN25	2	1400.39	41	41	24
4		DN32	2	1469.50	41	41	24
5		DN40	2	1566.94	41	41	24
6		DN50	2	2064.33	41	41	24
7		DN65	1	2409.89	50	35.5	24
8		DN80	1	3677.72	54	40	28
9		DN100	1	5110.96	54	40	28

Výhoda CPVC Electric True Union Ball Ventil Uion Připojení DIN ASTM Standard 1,6 MPa

1. krásný design barev a struktury;
2. Netěsnostní provoz;
3.Light a union končí snadnou instalaci
4.Economic jako levnější přepravní poplatky a dlouhá životnost
5.Well a vysoká kvalita kontroly po výrobě a před dodáním;
6. šetrné k životnímu prostředí, netoxické;
7. Odolnost vůči povětrnostním vlivům a otěru a vynikající chemická odolnost
8. Široce používané ve stavebnictví, zavlažování, průmyslu a bazénu;
9.malá objednávka přijatelná;
10. Zákazníkův design a logo jsou vítány

Podrobnosti o velikosti potrubí ASTM D1785/ASTM F441

Podrobnosti o velikosti potrubí ASTM D1785/ASTM F441
Jmenovitý rozměr potrubí		Nadměrný průměr	Normální tloušťka stěny
			SCH40	SCH80
DN15	1/2'	21.34	2.77	3.73
DN20	3/4'	26.67	2.87	3.91
DN25	1'	33.40	3.38	4.55
DN32	1-1/4'	42.16	3.56	4.85
DN40	1-1/2'	48.26	3.68	5.08
DN50	2'	60.32	3.91	5.54
DN65	2-1/2'	73.02	5.16	7.01
DN80	3'	88.90	5.49	7.62
DN100	4'	114.30	6.02	8.56
DN125	5'	141.30	6.55	9.52
DN150	6'	168.28	7.11	10.97
DN200	8'	219.08	8.18	12.70
DN250	10'	273.05	9.27	15.06
DN300	12'	323.85	10.31	17.45
DN350	14'	355.60	11.10	19.05
DN400	16'	406.40	12.70	21.41

předváděcí místnost

Výhoda Huasheng

Řízení:

Administrátoři mají zahraniční vzdělání nebo pracovní zkušenosti, zavádějí do týmu nejnovější manažerské dovednosti a špičkové technologie

Stroje:

Přes 200 vstřikovacích strojů, 80 mechanických zpracovatelských zařízení, včetně strojů dovezených z Tchaj-wanu, Japonska a Německa

Zažít:

Huasheng založená v roce 1988, která měla více než 20 let zkušeností s vytlačováním a vstřikováním plastů

Zajištění kvality:

 24hodinový tým přísné kontroly kvality, který dodržuje systém řízení kvality ISO 9001

Laboratoř:

Zaoblený systém aktuálního softwaru a testovacích zařízení pro výzkum a vývoj

Vybavena profesionální továrnou, Huasheng Plastic je jedním z nejlepších výrobců v Číně, kteří vám mohou nabídnout cpvc elektrický skutečný unijní kulový ventil uion připojení din astm standard 1,6 mpa. Můžeme vám také nabídnout konzultaci s ceníkem cpvc elektrického skutečného unijního kulového ventilu uion připojení din astm standard 1,6 mpa, vítejte na nákup našich přizpůsobených produktů.
